Как настроить систему отопления

Если в системе отопления Имеет место дисбаланс в распределении теплоносителя, тепло подается неравномерно в разные части помещения, в результате чего воздух нагревается в одних частях и недостаточно нагревается в других. Для устранения этой проблемы проводится балансировка системы отопления. Работа может выполняться различными способами, но в каждом случае речь идет о гидравлической регулировке, т.е. A hydraulic adjustment. настройку Подача воды, в результате чего охлаждающая жидкость правильно распределяется между секциями. системы.

Методы корректировки

Процесс балансировки включает в себя регулировку запорного клапана. Это делается двумя способами:

• Регулировка каждого клапана и измерение температуры после каждой регулировки их положения;
• Разделение системы модули и настраивать их по отдельности. В этом случае каждая часть помещения получает свою долю от общего количества выделяемого тепла системой.

Диагностика до наступления равновесия системы отопления Путем открытия всех запорных клапанов и пробного запуска; Таким образом, определяется, в какой части контура произошел дисбаланс.

Автоматическая настройка Температурный контур не устраняет необходимость балансировки элементов отопления Своими собственными руками. Для регулировки используются следующие устройства, входящие в состав каждого отопительного прибора системы:

• Регуляторы расхода и давления охлаждающей жидкости;
• балансировочные и перепускные клапаны.

Необходимые компоненты регулировки устанавливаются в соответствии с их типом и сложностью системы. Поэтому для однотрубного контура достаточно обычных отводов. Баланс системы отопления В этом случае просто поворачивайте до тех пор, пока не будет достигнута нужная температура. Для двухтрубного контура требуется балансировочный клапан. С одной стороны, они обеспечивают более точную регулировку, а с другой стороны, можно подключить специальное устройство для измерения характеристик подачи охлаждающей жидкости — давления, расхода и температуры.

Как отрегулировать давление

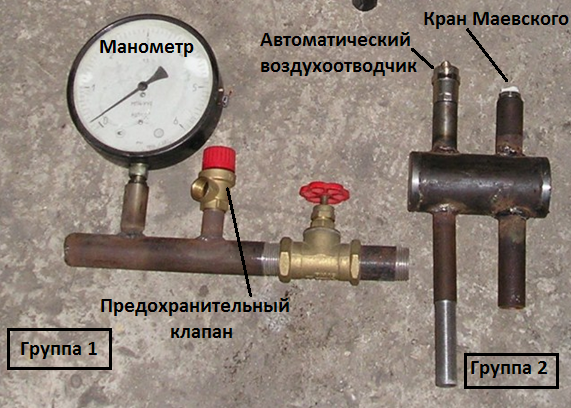

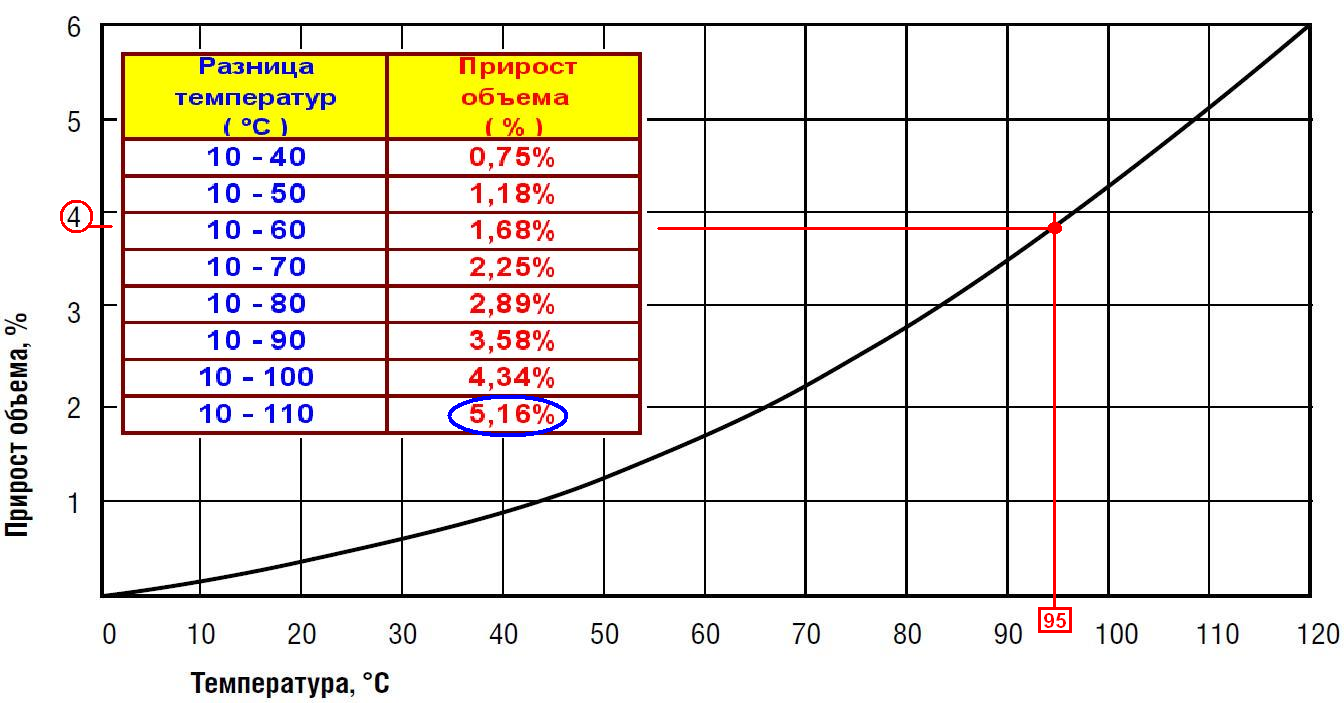

Регулировка давления, которое увеличивается из-за расширения теплоносителя, осуществляется с помощью таких элементов, как системы:

• Расширительный бак – настройка Этот элемент схемы возможен, если резервуар оснащен регулятором давления в воздушной камере;

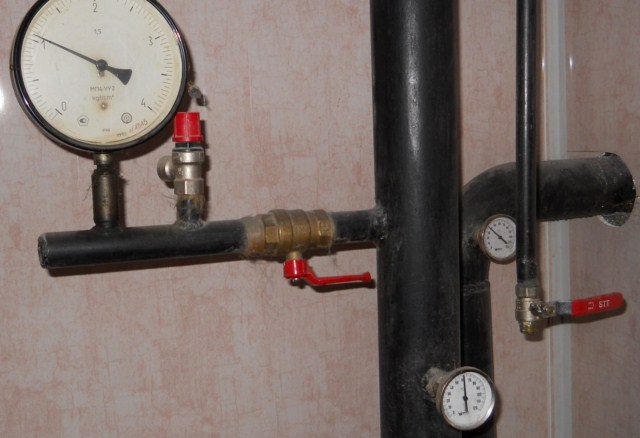

• Манометры — они используются для визуального контроля системы;
• Отвод — для выпуска избыточного пара при закипании воды;
• Предохранительный клапан — используется для отвода излишков теплоносителя из стояка;
• Кран Маевского — предназначен для устранения воздушных пробок в трубах.

Важно! Давление в контуре отопления Должно быть в пределах 1-2 атмосфер.

Чтобы установить температуру

Разница температур теплоносителя в подающем и обратном стояках должна составлять 15-20 градусов. Этот признак можно установить с помощью специальных инструментов — смесителей, кранов и сервоприводов. Миксер представляет собой кран с двумя или тремя рабочими положениями. Впускная труба соединена с одним входом, а выпускная труба — с другим. Третий используется для контроля температуры в отдельной секции трубы. Смесительные узлы оснащены датчиком температуры и блоком управления. Датчик посылает сигнал о температуре воды в стояке, а блок управления управляет клапаном, который производит двухтрубную регулировку. системы отопления. Вы можете регулировать нагрев воды в радиаторах своими руками с помощью кранов. Однако сервоприводы делают это ненужным, так как с их помощью регулирование нагрева стояков происходит автоматически. Конструкция сервопривода включает в себя термостат, на котором устанавливается желаемое значение температуры. Затем сервопривод начинает измерять входящий поток охлаждающей жидкости и при необходимости уменьшать или увеличивать его.

Важно! Невозможно установить давление с помощью термостатов, так как они ограничивают поток воды только в одном диапазоне системы, не влияя на нормальное состояние и отопление остальных стояков.

Чтобы отрегулировать батарею

Первым шагом является проверка правильности установки радиатора. Он должен иметь небольшой уклон от стояка. Когда все краны открыты, котел работает на полную мощность, но температура поверхности батареи неравномерна, воздушные карманы необходимо удалить. Для этого открываются краны Маевского.

Для снижения температуры батареи используются запорные вентили, которые расположены на трубах подводящего стояка. Обычный кран имеет только два положения: открыто и закрыто, поэтому для поддержания комфортной температуры приходится постоянно дергать его. Лучше установить автоматический режим. систему Регулирующий или балансировочный клапан, благодаря которому регулировка силы потока происходит более тонко.

Настройка отопления

Чтобы экономить энергию и тепло в доме, необходимо правильно рассчитать и выбрать приборы для отопления, а настройка отопления — следующий шаг для обеспечения стабильной и нормальной работы всего. системы. На практике доказано, что эксплуатация неграмотно спроектированного или неправильно отрегулированного отопительного оборудования обходится в два раза дороже, чем аналогичные отопительные системы. система, Который был разработан и воплощен в жизнь специалистами. Гидравлические и тепловые расчеты важны при проектировании для предотвращения чрезмерного потребления тепловых ресурсов.

Давайте посмотрим на систему отопления систему В его отдельных компонентах, чтобы понять важность точного функционирования каждого элемента.

Балансировочный клапан

Закрепить современные отопительные приборы и тем самым обеспечить экономичную работу всего комплекса системы Арматура для подачи тепла, регулировки и защиты незаменима. Когда вы передаете отопление системы специалисты обязательно должны отрегулировать гидравлику. Например, настройку Связывание или балансировка также называется из-за того, что через каждый охладитель и контур должно проходить столько воды, сколько необходимо, ни меньше, ни больше.

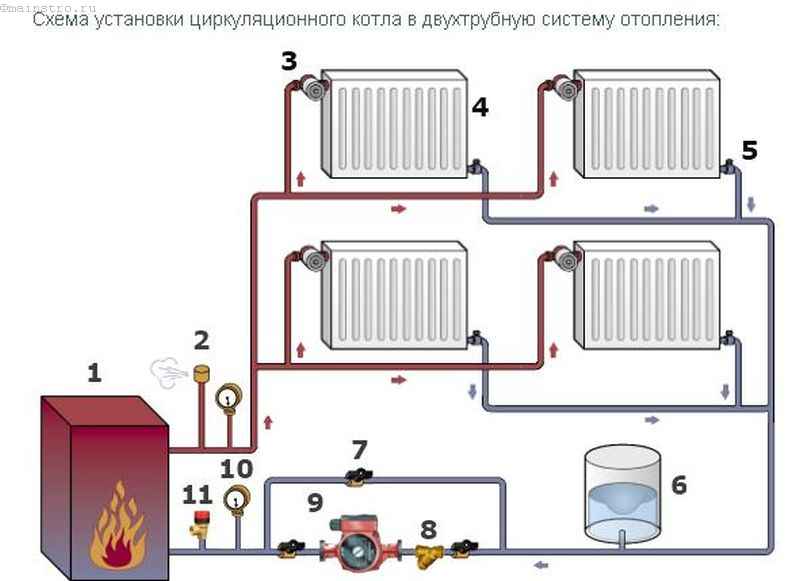

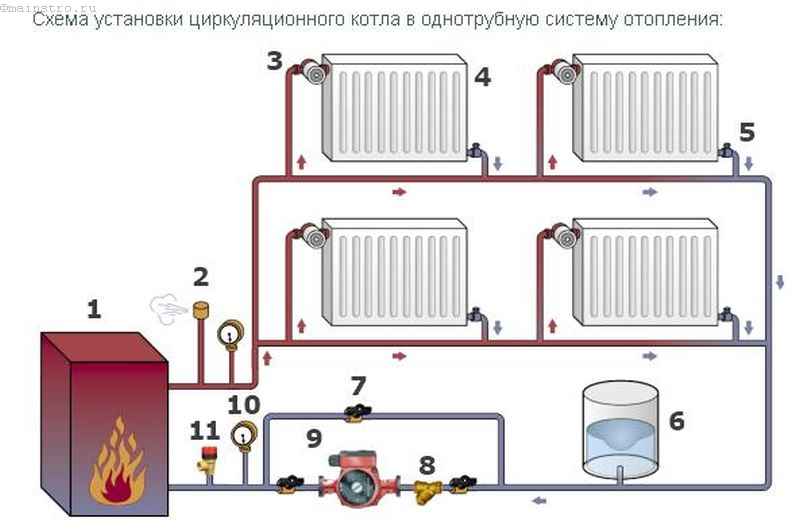

Настройка отопления Выполняется с помощью балансировочных клапанов. Например, в точке, где давление низкое, балансировочный клапан поворачивается для создания искусственного сопротивления.

1. Водогрейный котел
2. Автоматическая вентиляция
3. Термостатический клапан
4. Теплообменник
5. Балансировочный клапан
6. Резервуар, пригодный для расширения
7. Клапан
8. Основной фильтр
9. Циркуляционный насос
10. Термоманометр
11. Защитный стакан

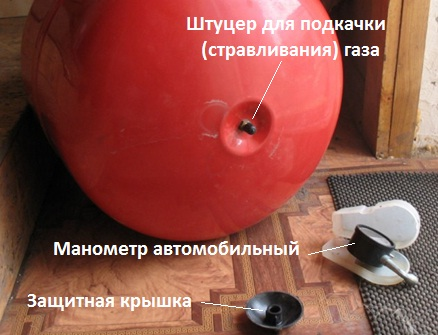

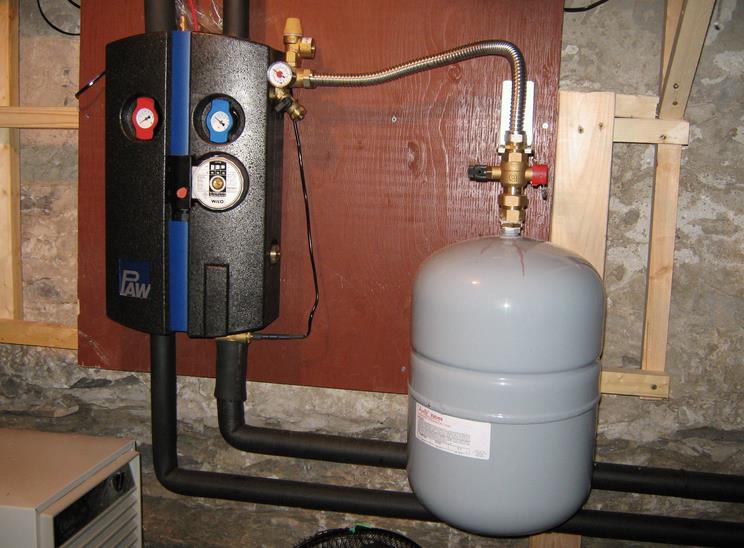

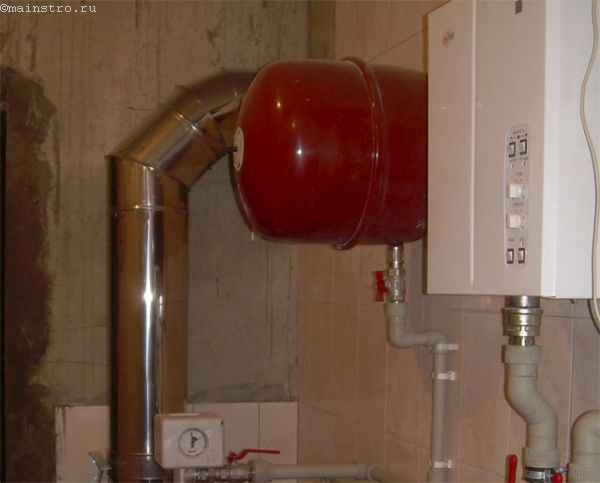

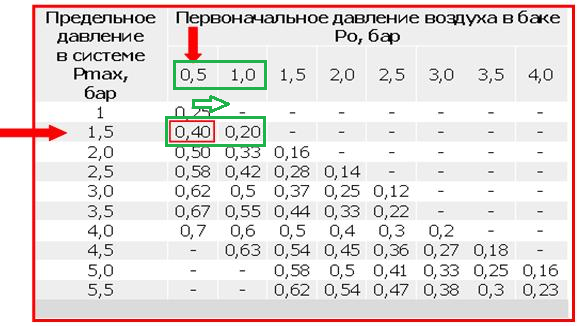

Мембранный бак

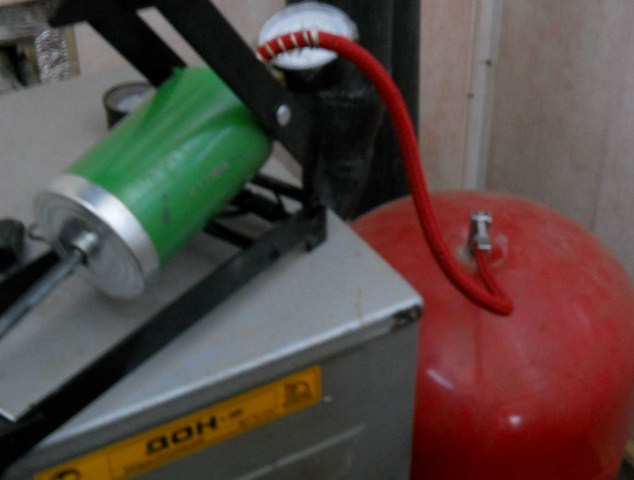

Если система отопления Если у вас дома есть искусственные, то вам необходим резервуар для притока дополнительной охлаждающей жидкости — расширительный бак. Он состоит из мембраны, которая разделяет блок на 2 части: с азотом и с большим количеством воды. Принцип работы мембранного бака связан с взаимодействием азота, который изначально заполняет весь объем, и охлаждающей жидкости. Азотная подушка выравнивает давление при нагревании системе, И избыток охлаждающей жидкости попадает в бак.

Если в газовой подушке присутствует кислород, это неизбежно усиливает коррозию корпуса мембранного бака, в который можно закачивать только нейтральный азот. Запрещается закачивать атмосферный воздух в первую часть бака, это сократит срок эксплуатации мембранного бака. Обязательно вызовите специалистов для закачки азота в мембранный бак.

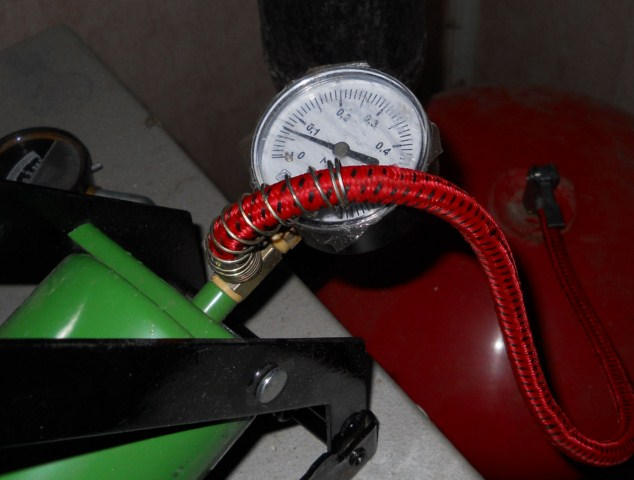

Чтобы настройка отопления Пройдено успешно, помните: уменьшите давление нагрева. системе, Это тем более вероятно. Правильный выбор при грамотной установке расширительного бака — залог долгой и бесперебойной работы системы отопления.

Предохранительный клапан

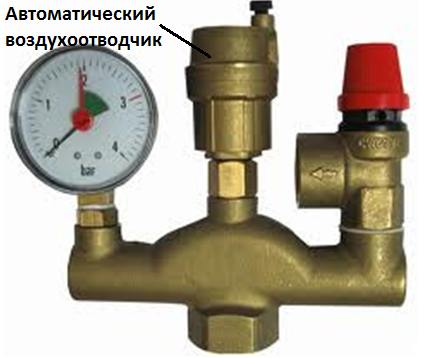

Для защиты котла, трубопроводов закрытых котлов и радиаторов используется группа безопасности или предохранительные клапаны, которые срабатывают при превышении котла. Важно, чтобы в момент закрытия клапана давление на уровне клапана повышалось. По этой причине запрещается устанавливать запирающую арматуру в месте трубы между группой безопасности и котлом.

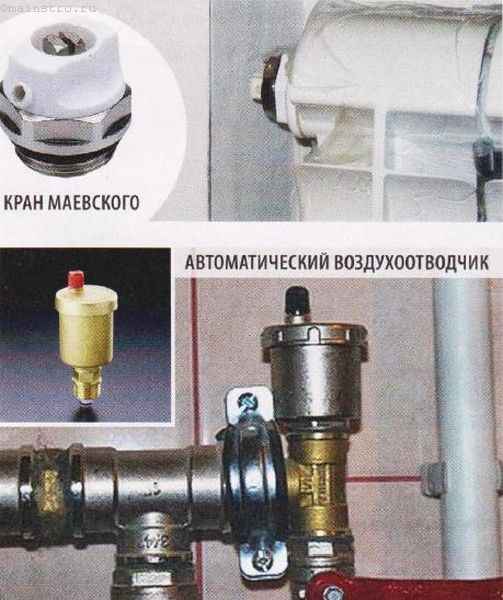

Воздушные отверстия

Причинами попадания воздуха и других газов в охлаждающую жидкость могут быть:

• попадание в систему С предварительным заполнением;
• Потеря воздуха во время работы из-за неправильного проекта;
• Окончание воды или ее частичный слив.

Образование воздушных карманов часто происходит в N-образных трубах, установленных в радиаторах или коллекторах, поскольку воздух поднимается к верхним точкам определенной нагревательной секции системы.

Настройка отопления Она предполагает использование отдушин: ручных (кран Маевского) или автоматических. Наличие воздуха в системе отопления системе Не только устраняет возникновение воздушных пробок и шума, но и снижает теплопередачу от нагревателей, что опасно для контурных насосов. Подробности вентиляции приведены ниже.

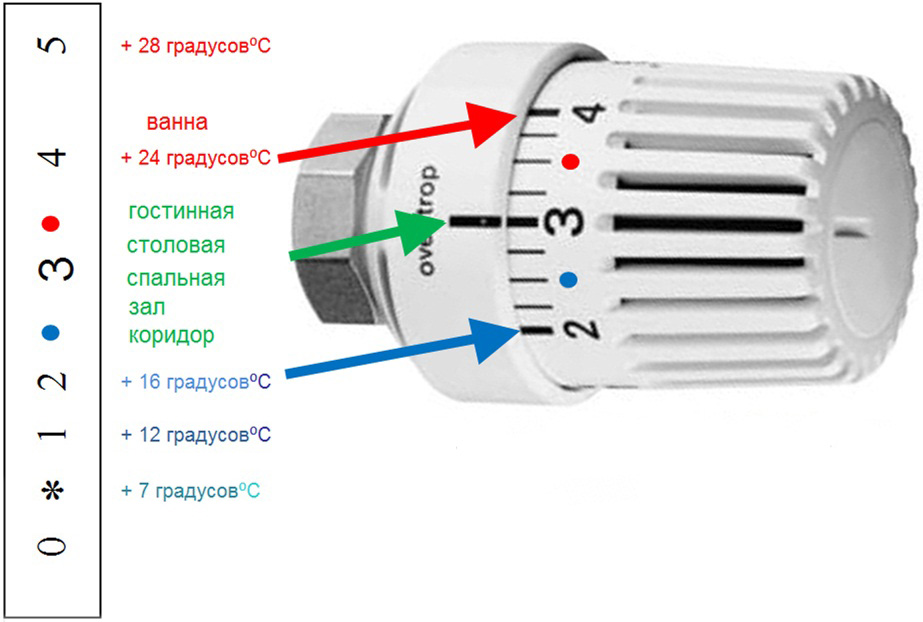

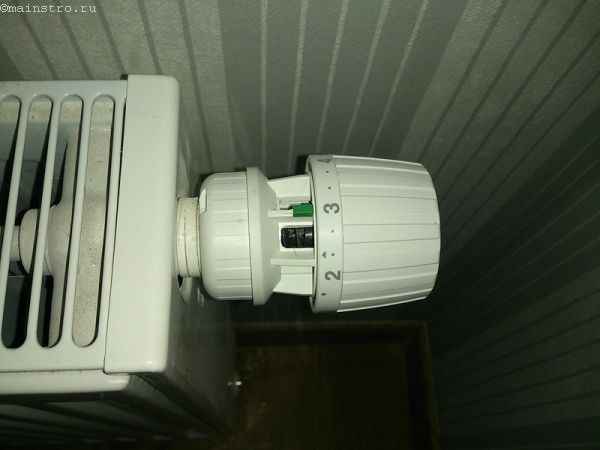

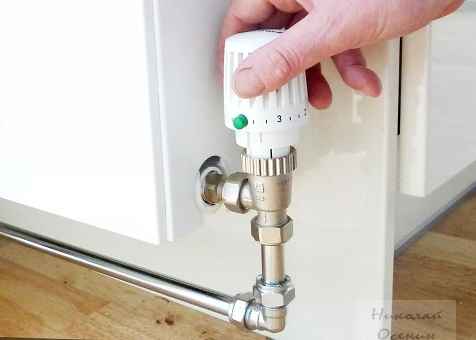

Термостаты

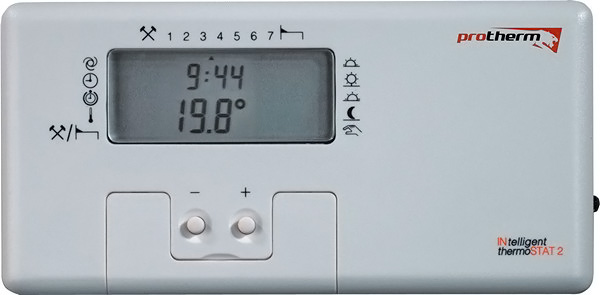

Возможность изменения температурного режима обеспечивается двумя способами:

• Вручную, если в комплект входит головка термостата;
• Автоматически, если у вас есть блок автоматики с внутренним термостатом или сервоприводом.

Установка ручных вентилей на радиаторы — простое решение для поддержания температуры, но не каждый домовладелец хочет проходить через все комнаты и вручную устанавливать каждый радиатор в зависимости от погодных условий, которые меняются несколько раз в день.

Чтобы настройка отопления Я не отнял у вас много времени, советуем вам установить термостатические клапаны для радиаторов, они работают как в ручном, так и в автоматическом режиме, что очень удобно. Использование последних клапанов позволит вам поддерживать желаемую температуру в помещении с погрешностью до примерно 1 C.

Оставляя комментарий, вы соглашаетесь с политикой конфиденциальности

Как настроить отопление

В настоящее время на рынке представлено большое количество автоматизированных устройств, которые помогают обеспечить нам настроить комфорт в доме. Мы уже говорили о них в предыдущих статьях. Но, как показывает практика, в большинстве случаев можно обойтись без них и тем самым сэкономить деньги на другие нужды. Это то, что как настроить отопление В частном доме, о котором мы поговорим в этой статье.

Как настроить отопление в частном доме

Предварительную настройку системы отопления Рассчитывайте также на этапе проектирования системы отопления, Выбор диаметра трубы, идущей от котла к радиаторам. Рассмотрим количество схем совместного использования систему отопления, А также количество секций в радиаторах. Более точный настройку двухтрубной системы отопления регулировка может быть выполнена с помощью крана.

Термостатический клапан в системе отопления

Чтобы настройка системы отопления Правильно оказалось, что на каждом охладителе должен быть установлен как минимум один кран с плавной регулировкой воздуховода. Лучше есть это будет термостатический клапан. Следует отметить, что шаровые краны для регулировки не работают.

Помещения в доме, где вы будете производить настройку, Они должны полностью работать в течение всего отопительного периода. В этом случае обратите внимание, не излучают ли тепло другие приборы и открыты ли в комнатах окна.

Во-первых, все краны должны быть полностью открыты. Определите температуру в самой холодильной камере с помощью термометра. Обычно эта комната является гостиной из-за ее размеров. Дальнейшие корректировки производятся из гостиной. Для этого полностью откройте регулировочный кран в жилой комнате, чтобы поток охлаждающей жидкости в трубу был максимальным.

Чтобы облегчить регулировку, хорошо иметь несколько комнатных термометров, чтобы можно было разместить их в каждом вольере.

Регулировка цвета

Теперь, используя ручку регулировки температуры теплоносителя на котле, доведите температуру теплоносителя до уровня, при котором в выбранном вами помещении будет комфортная температура. Обычно она составляет 21-22 градуса. Такая регулировка в других помещениях делает температуру более чем комфортной.

Когда вы переходите из одной комнаты в другую, плотно закручивайте кран, что уменьшает поток охлаждающей жидкости. Убедитесь, что поток теплоносителя изменяется таким образом, чтобы по вашим ощущениям или по показаниям термометра температура в помещении была комфортной. В то же время не следует резко затягивать краны управления в помещениях. Помните, что помещения обладают тепловой инерцией, т.е. они будут остывать постепенно.

Когда охлаждающая жидкость течет настроен Во всех помещениях температура теплоносителя остается регулируемой с помощью регулятора, расположенного на котле. Это может потребоваться, если погодные условия на улице изменятся. Это может произойти что настроить систему Быстро это не получится. Для точности настройки системы Это может занять неделю, а в некоторых случаях и больше. Все зависит от количества помещений, в которых. настройка. Поверьте, ваши усилия не будут напрасными, во-первых, регулировка будет упрощена отопления Во всем доме, во-вторых, вы получите экономию.

Надеюсь, что статья « настроить отопление В частном доме » это будет вам полезно. В следующей статье я расскажу об установке дверей в частном доме.

Как настроить отопление в многоквартирном доме

Почему на кухне жарко, а в спальне холодно? Настройка батареи отопления в квартире.

В квартирах или частных домах жители часто сталкиваются с таким явлением, как неравномерный нагрев радиаторов отопления отопления в разных частях корпуса. Такие ситуации характерны, когда помещения подключены к автономной системе отопления системам.

Как оптимизировать систему отопления (CO), предотвратить переплату и как помогает установка теплового диска для батарей — рассмотрим далее.

Почему происходит регулировка тепла в доме

По каким причинам граждане чаще регулируют отопление в своих помещениях:

1. Необходимо создать максимально комфортные условия проживания в доме.
2. Они должны удалять излишки воздуха в батарее для достижения эффективного выделения тепла в помещении.
3. Своевременная установка контроллеров позволит вам избежать частых проветриваний при нагревании воздуха с открытыми окнами.
4. Правильно подобранный контроллер отопления А их грамотное использование позволит снизить сумму оплаты за эту услугу на четверть.

Важно. Манипуляции с установкой регулирующих COS должны быть выполнены до начала сезона. По Морозову, такая процедура требует не только перекрытия отопления В собственной квартире, а также в соседних, что создает определенные неудобства

Регулировка температуры в многоквартирном доме при возврате и внесении депозита

Установка регулятора отопления системы В зависимости от общей комплектации, если она применяется индивидуально для конкретного помещения, процесс коррекции происходит благодаря следующим факторам:

• система Работает от котла с одним выходом;
• Установлен специальный трехходовой водопроводный кран;
• Прокачка теплоносителя происходит в принудительной последовательности.

Как правило, регулировка мощности для всех co включает в себя установку специального клапана на батарее.

С его помощью можно не только регулировать уровень отопления в нужных помещениях, но и исключить процесс отопления в тех зонах, которые плохо используются или не функционируют

Процесс установки уровня нагрева имеет следующие нюансы:

1. Центральный механизм отопления, Те, что установлены в многоэтажных домах, часто базируются на теплоносителе, со строго вертикальной подачей сверху вниз, теплее на верхних этажах в таких домах и холоднее на нижних, либо уровень регулируется отопления не получится.
2. Когда в домах используется однотрубная система, тепло подается к каждой батарее от центрального стояка и возвращается обратно, обеспечивая одинаковое тепло на всех этажах здания В таких случаях теплорегулирующий клапан прост в установке — монтаж производится на подающей трубе, и далее тепло распределяется равномерно
3. Для двухтрубной системы Два стояка уже установлены — тепло подается к радиатору, а в обратном направлении регулировочный вентиль может быть установлен в двух местах — на каждой батарее

Типы регулировочных клапанов для батарей

Современные технологии не стоят на месте и позволяют каждому радиатору быть отопления Установите качественный и надежный кран, управляющий теплом и мощностью отопления Он подключается к батарее специальными трубами, что не занимает много времени

Что касается типов настроек, я выделяю два типа клапанов:

1. Простые термостаты прямого действия Он устанавливается рядом с радиатором, представляет собой небольшой цилиндр, в котором герметично расположен сифон на основе жидкости или газа, который быстро и грамотно реагирует на изменение температуры Когда температура батареи повышается, жидкость или газ в таком клапане расширяется, возникает давление на клапан управления отоплением, который перемещается и перекрывает поток соответственно.Когда температура понижается, процесс обратный

Фото 1. Схема внутреннего устройства терморегулятора для батареи Указаны основные части механизма

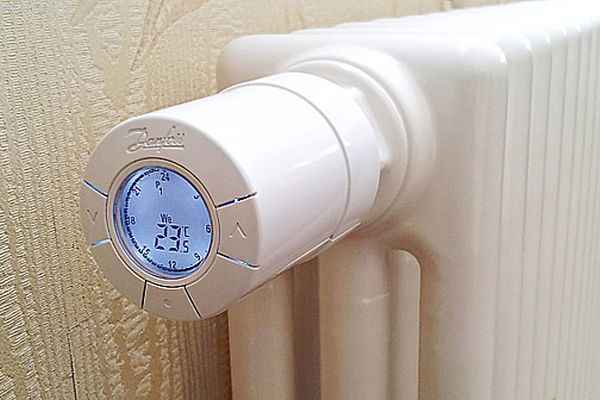

1. Терморегуляторы на основе электронных датчиков Принцип работы аналогичен обычным регуляторам, разница лишь в том, что настройки — Все можно делать не в ручном режиме, а в электронном — действовать заранее, с возможными задержками по времени и температурному режиму

Как установить радиаторы отопления

Стандартная процедура контроля температуры радиатора отопления Он состоит из четырех этапов — спуск воздуха, установка давления, открытие клапана и прокачка теплоносителя

1. Задержите воздух На каждом радиаторе есть специальный клапан, через который можно выпустить излишки воздуха и пара, мешающие нагреву батареи В течение получаса После такой процедуры должна быть достигнута необходимая температура отопления
2. Регулирование давления. Чтобы равномерно распределить давление в Co, можно включить запорные вентили разных батарей, подключенных к котлу, с разным поворотом. При такой настройке радиаторов помещение нагревается максимально быстро.
3. Откройте клапан. Установив на радиаторы специальные трехходовые клапаны, вы можете отводить тепло в неиспользуемые помещения или ограничивать отопление, например, во время вашего отсутствия дома в течение дня. Достаточно закрыть клапан полностью или частично.

Фото 2. Трехходовой клапан с термостатом, с помощью которого можно легко регулировать температуру радиатора. отопления.

1. Насосы охлаждающей жидкости. КОГДА Co принудительно, охлаждающая жидкость прокачивается через регулирующие клапаны, через которые определенное количество воды сливается в радиатор. отопления Возможность размяться.

Регулировка отопления в частном доме

Важно обратить внимание на отопление в частных домах системам Уже на этапе планирования следует выбрать качественный котел или другое отопительное оборудование.

Регулировать отопление В домашних условиях это возможно с помощью специальных технических устройств двух типов:

• Регулирование — устанавливается как на отдельных участках сети, так и на всей co, для контроля и регулирования уровня давления. в системе, Увеличьте или уменьшите его;
• Контроль — различные датчики и термометры, с помощью которых получают информацию об уровне давления и других параметрах. системы отопления И есть возможность их корректировки в ту или иную сторону.

Для своевременного контроля со-стояния дома необходимо установить манометры и термометры в зонах до и после котла в нижней и верхней точках. системы отопления, Установка расширительного бака, предохранительного клапана, вентиляции. Если система отопления функционирует правильно, содержащаяся в нем вода не должна нагреваться выше 90 °С, а давление не будет превышать 1,5-3 атмосферы.

Полезные видео

Посмотрите видеоролик о регулировании батареи отопления Использование специальных кранов.

Резюме — почему оно так важно

Контроль температуры радиатора отопления Это рекомендуется делать в частных домах и многоквартирных зданиях, даже если здесь уже установлен общедомовой счетчик. Ручные краны, автоматические термостаты или трехходовые клапаны с термостатическими головками просты в использовании и не стоят заоблачных денег, но они экономят средства, регулируют температуру в помещениях и делают жилые или рабочие зоны комфортными.

Регулирование системы отопления.

Регулирование системы отопления Это означает адаптацию процесса потребления тепловой энергии к ее фактической потребности. Простой пример: чем холоднее на улице, тем интенсивнее должно работать отопление. система И наоборот, когда температура воздуха в доме поднимается выше предельного значения, температура теплоносителя в приборах повышается. отопления должна снижаться.

Самый простой способ регулирования системы отопления Ручное управление работой котлов и нагревателей включает в себя: В доме жарко, можно закрыть вентиль подачи охлаждающей жидкости к прибору отопления, В результате возвратная вода нагревается обратно в котел, отключая его или снижая расход топлива.

Еще более простой тип управления системы отопления Она заключается во временном отключении котла и его включении при снижении температуры в помещении. На сегодняшний день такое «ручное управление» устарело, и говорить о нем можно только применительно к бытовой технике отопления, не имеющим систем Автоматическое управление, например, дровяные печи или некоторые типы дровяных котлов. отопления.

Современные системы регулирования отопления Решайте две проблемы одновременно:

Позволяет создать действительно комфортные условия, поддерживая определенный уровень температуры в доме

Оптимизация расхода топлива и, следовательно, снижение затрат на отопление

Регулировка системы отопления Генерируется одним из двух параметров

Температура наружного воздуха

Температура в помещении

Предполагается, что более комфортных условий можно добиться в частном доме, изменяя температуру теплоносителя в зависимости от условий в помещении Это объясняется просто: теплопотери не всегда линейно зависят от температуры наружного воздуха: необходимо учитывать скорость ветра и положение здания относительно кардинальных направлений

Для многоквартирных домов и систем центрального отопления Более важным является температура наружного воздуха, что позволяет сразу получить средний результат для всех потребителей тепловой энергии

Методы регулирования систем отопления

Как уже упоминалось выше, основной задачей регулирования является системы отопления Это поддержание определенного уровня температуры в помещении. Этого можно добиться разными способами:

За счет изменения скорости прохождения охлаждающей жидкости через устройство. отопления С помощью запорного клапана или циркуляционного насоса В этом случае количество охлаждающей жидкости, проходящей через устройство, изменяется отопления В расчете на единицу времени этот метод называется количественным

Изменяя температуру нагрева теплоносителя (изменяя его качество), этот метод называется качественным.

Следует отметить, что оба метода неразделимы и в системах Одновременно используется высокое качество

Практическая реализация метода номер 1

Самый простой способ управления отоплением Это предполагает изменение режима работы циркуляционного насоса в зависимости от температуры в помещении: Холодно, насос работает на максимальной скорости, что обеспечивает наиболее быструю передачу тепла от устройства отопления. Стало жарко: скорость движения теплоносителя минимальна ночью или днем, когда все жильцы дома находятся на работе или в школе, также можно использовать режим экономии тепла, который обеспечивает минимальный расход воды в нагревателе системе.

Отсутствие контроля отоплением Распространенный подход заключается в использовании циркуляционного насоса во всех помещениях дома, независимо от фактической потребности в тепловой энергии

Более точный, локальный контроль системы отопления Этого можно достичь, управляя работой одного радиатора

Для управления работой радиатора отопления?

На практике изменить расход теплоносителя можно с помощью автоматической головки, конструкция которой включает клапан и датчик температуры, реагирующие на изменение температуры в помещении Принцип работы устройства довольно прост: полость головки заполняется жидкостью, объем которой зависит от температуры: При охлаждении объем жидкости уменьшается, клапан открывается, а расход охлаждающей жидкости увеличивается. Если температура в помещении повышается, наоборот: объем жидкости увеличивается, клапан закрывается, тем самым блокируя движение теплоносителя.

Недостатком автоматических головок является их низкая надежность и частые отказы Метод управления более совершенен и надежен отопления Использование серводвигателя, который приводится в действие и перекрывает подачу охлаждающей жидкости в радиатор, также зависит от температуры в помещении

Как автоматическая головка, так и сервопривод не предназначены для постоянного изменения температуры теплоносителя системе отопления, Но только в одном радиаторе Если в помещении несколько радиаторов, оборудуйте их одним и тем же системамИ автоматическое управление будет у каждого Только тогда вы сможете действительно регулировать отопление.

Все приборы отопления Дом может быть объединен в один систему Автоматическое управление отоплением.

Регулировка во время работы

Другой метод также известен — оперативное регулирование Как следует из названия, регулирование системы отопления Выполняется во время работы. Для его производства необходимо настройку По мере необходимости. Например, когда необходимо увеличить или уменьшить количество тепла (в зависимости от температуры наружного воздуха и метеорологических условий). Изменение количества произведенной продукции системой Тепло подается путем регулировки температуры или изменения расхода теплоносителя. Таким образом, его можно условно разделить на «качественный» и «количественный» варианты мониторинга системы.

Качественное регулирование происходит непосредственно в тепловой установке. Существуют местные и групповые. Существует три количественных подразделения: Групповые, индивидуальные и местные.

Индивидуальное регулирование

Этот метод управления системы Это делается вручную с помощью клапанов и кранов и автоматически при изменении температуры воздуха в доме. В ветвях системах Необходимо изменить поток охлаждающей жидкости — это должно упростить работу по регулировке.

Регулирование системы отопления Частным домохозяйствам необходимы знания об индивидуальных свойствах воды отопления. Основная задача системы Для создания оптимального микроклимата для всей семьи. К сожалению, часто отопление приборы выходят из-под контроля. В большинстве случаев неправильная эксплуатация и преждевременная настройка параметров приводят к неэффективности работы индикаторов. Причиной могут быть и ошибки в дизайне. отопления, Или плохая изоляция.

Как показывает практика, хотя системы отопления Людей не интересуют расчеты. Специалисты по монтажу предпочитают делать все быстро, что ставит под угрозу точность. Следовательно, в одной комнате может быть холодно, а в другой — очень жарко. Комфорта в этом случае ожидать не приходится.

При оценке качества работы системы А экономика эксплуатации должна учитывать все ваши параметры и характеристики отопления. Независимо от источника питания (электрический котел или газ), система Должны работать бесперебойно, правильное регулирование — залог теплого и уютного дома.

Самый простой способ регулировать циркуляцию воды — использовать термостат на бойлере. Это тип рычажного устройства, которое позволяет переключать нагрев, тем самым снижая температуру в доме. При необходимости вы также можете увеличить уровень нагрева жидкости, тем самым повысив температуру воздуха в доме.

Отопление в многоквартирном доме.

Если вы следуете указанным требованиям Snip и gost, то система отопления Многоквартирный дом, план которого требуется утвердить, должен обеспечивать воздушное отопление жилых помещений при температуре 20-22 градуса в зимний период.

В этом случае влажность воздуха должна составлять 30-45%.

Для достижения этой цели одновременно разрабатывается проектно-сметная документация на здание. система отопления многоквартирного дома, что должно обеспечить одинаковое давление теплоносителя в магистральных трубах на всех этажах многоэтажного здания.

Только так можно обеспечить нормальную циркуляцию теплоносителя и необходимые параметры воздуха в помещении.

Если вы внимательно изучите схему отопления системы многоквартирного дома, видно, что диаметр трубы, по которой тепло подается в каждую квартиру, уменьшается.

Например, бытовое отопление система В многоквартирном доме с подвалом диаметр входной трубы составляет 100 мм, а лежаков, распределяющих теплоноситель вдоль входа в здание, — 50-76 мм. Диаметр труб зависит от размеров здания и длины его крыла.

Для монтажа стояков здесь используются трубы диаметром 20 мм. Что касается возврата, то такое расположение осуществляется в обратном порядке (по возрастанию).

Следует также обратить внимание на конструктивные особенности соляриев в системе отопления жилых зданий, как в облицовке, так и в возврате. Их конец должен быть утоплен с помощью шара диаметром 32 мм, установленного на расстоянии 30 сантиметров от установленного последнего стояка.

Это следует сделать в нижней и горизонтальной части нагревателя, чтобы создать карман для накопленного баланса системы. В таких карманах также собираются бородавки и другой мусор, который удаляется при плановой промывке печки системы.

Но отрегулируйте отопление системы В многоквартирном доме указанное выше не может быть гибко выровнено в системе давление, что, безусловно, приведет к снижению давления на самих верхних этажах, в помещениях, а также на верхних этажах.., отопление в котором они находятся после возвращения.

Отлично с такой системой Он управляет гидравликой системы отопления системы многоквартирный дом, для системе установлены циркулярные вакуумные насосы, а также дополнительное свободное пространство для установки всего системы, Что часто является причиной использования гидравлики в отоплении системе жилой дом.

Отопительная система В многоквартирных домах могут быть двухтрубные и однотрубные системы.

Если установлена двухтрубная система система, Тогда регуляторы могут быть выбраны неизбирательно, чтобы не пострадала работа каждого. системы. Все радиаторы в двухтрубном исполнении системе Подключите параллельный вход.

Если необходимое количество воды проходит через все радиаторы — это означает, что они что система Работает корректно. Для этого необходимо система должна быть:

1. Правильно собранный (диаметр труб должен быть правильным);
2. Гидравлически устойчивый (усилие должно быть оценено или изменяться пропорционально для капель воды).

Чтобы система Функционирует правильно:

1. Установите специальные современные балансировочные клапаны на каждом стояке для правильного распределения объема воды по стояку.
2. Установите регулирующие устройства с высоким сопротивлением на все радиаторы во всех помещениях;
3. Проектирование и монтаж. (Будет лучше, если это сделают профессионалы).

Однотрубная система Основное отличие от двухтрубного: в однотрубном. системе Все стояки радиаторные, объединенные в один называются «пассивными».

Для того чтобы распределение воды было лучше для разных точек водопотребления, по всей высоте стояка сохраняется один и тот же диаметр. системе Водоснабжение от горячей воды, стояки абсолютно необходимы.

Если кольцевой контур используется для многоквартирных домов, где количество этажей не превышает пяти, стояк должен иметь диаметр 25 мм.

В зданиях, где количество этажей превышает шесть, диаметр должен составлять 32 мм. При однотрубной разводке на подающих стояках устанавливаются комнатные резисторы, а это значит, что при слабом отоплении в квартиру поступает вода низкой температуры.

Воздух из системы отопления — для обеспечения обрезки системы, Для ввода трубопровода должны быть проложены трубы с минимально допустимым уклоном 0,002. На тех системах, Там, где находятся нижние провода, воздух всасывается через верхний кран.

Когда проводка находится наверху, воздух всасывается с помощью автоматических вентиляционных отверстий, установленных в верхних точках системы.

Читайте также:

Прошло много времени с тех дней, когда плита была одним и тем же прибором. отопления В частном доме. Причины отсутствия полного отопления, А также водоснабжение и вертолетная площадка;

В настоящее время централизованная отопление И горячее водоснабжение. Эта система Здесь много больших коротких путей и вертолетных площадок;

Зима в России долгая и суровая. По этой причине дом должен быть утеплен снаружи и изнутри доступными современными и традиционными материалами, а также иметь вертолетную площадку;

Есть ли в вашей комнате плесень и сырость? В ваше здание или конструкцию начала проникать влага? У вас есть проблемы с гидроизоляцией, но пон и вертолет;

В большинстве случаев при строительстве не учитывается холодный климат места, где он строится. В данном случае использование этого и helip имеет смысл;

Как настроить систему отопления загородного дома.

В своей предыдущей статье я писал, что одним из самых эффективных методов модернизации. систем отопления В частных зданиях происходит переход от открытого системы отопления закрытие. Продвинутые таким образом система отопления Жилой дом имеет множество преимуществ, которые в совокупности обеспечивают простоту эксплуатации: вам нужно только включить котел в начале отопительного сезона и выключить его в конце. Все!

Однако, чтобы система отопления Загородный дом работал в таком режиме (включил, «Забыл» на полгода, выключил), нужно сделать правильно настроить И настроить рабочие параметры. Об этом будет рассказано в моей статье. Я сделаю самые важные расчеты, выводы и вычисления на примере моей системы отопления. системы, Однако читатели всегда могут использовать эту информацию, проведя аналогию со своим конкретным случаем.

Много общих, но важных замечаний

Говорите о правильности выполнения работы системы отопления и об её настройке И корректировки, сначала вам нужно убедиться, что ваш система отопления Загородный дом хорошо спроектирован, оборудован и имеет выбранные отопительные приборы.

Такой подход продиктован тем, что часто в частном доме. системы отопления «Скульптура» бригады Шабасникова. И в зависимости от того, как, что и чем они занимаются, часто остается большой загадкой для владельцев квартир. Поэтому он вынужден обращать внимание читателя в целом на прописные истины, не понимая, кем именно. о настройке И корректировка не является серьезной.

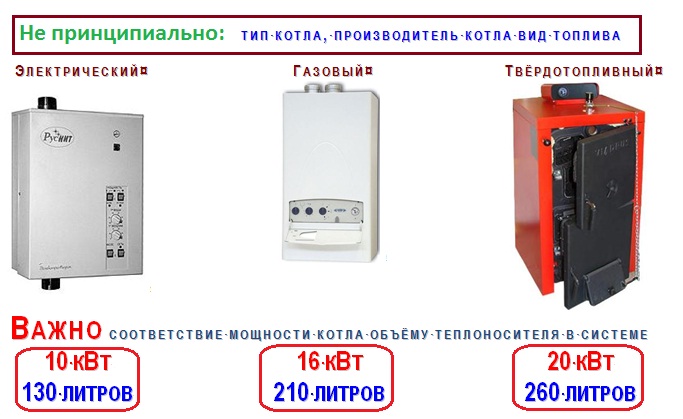

Первое, что необходимо сделать, это убедиться, что параметры котла соответствуют параметрам системы отопления. Арифметика здесь проста. На каждый киловатт мощности котла должно приходиться около 13 литров воды (теплоносителя) в системе отопления. При этом отклонения не столь значительны, как при малых. Котел — это тип котла, и котел — это тип котла, и котел — это тип котла, и котел — это тип котла, и котел — это тип котла, и котел — это тип котла, и котел — это тип котла, и котел — это тип котла, и котел — это тип котла, и котел — это тип котла, и котел — это тип котла.

Самый простой и надежный метод определения объема воды в системе отопления — Вывести на экран показания водомера и заполнить жидкостью в систему (В первом испытательном дымоходе при промывке системы)। Вы также можете рассчитать объем воды. в системе. Для этого обратите внимание на объем в основных приборах: в котлах, в радиаторах. отопления И в трубах. Например, во время первого испытания машины счетчик воды показал, что в систему 295 литров залито.

Таким образом, удельное количество воды в системе В моем случае он составил: 295/20 = 14,75 л/кВт, что немного выше требуемого значения. Но больше — не меньше. Вот почему я ничего не изменил и позже пожалел об этом.

Если количество воды слишком мало по отношению к мощности используемого котла, рекомендуется отрегулировать количество теплоносителя в соответствии с мощностью котла. Самый простой способ — соединить количество нагревателей в систему.

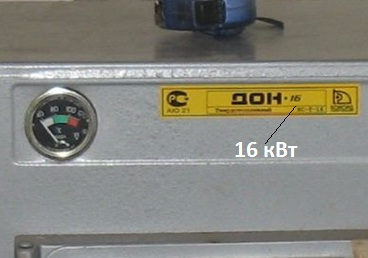

При определении мощности котла необходимо учитывать возможные нюансы и неожиданности. Например, я купил свой котел мощностью 16 кВт.

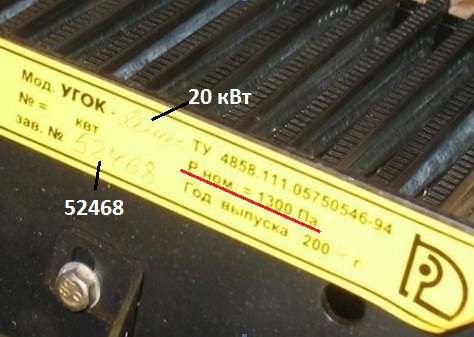

При проверке оборудования и документации уже дома выяснилось, что котел оснащен газовой горелкой мощностью 20 кВт. Соответственно, мощность котла составляет не 16, а 20 кВт.

Владельцев импортных котлов может ждать очередной сюрприз, например, котел мощностью 13⁰ (с номинальным давлением газа 17-18) в нашей газовой сети при давлении 20 Зимой, когда давление падает, производительность газового котла снижается еще больше

После того, как мы убедились, что количество теплоносителя соответствует мощности котла и заданному количеству воды в системе, Вы можете перейти к следующему шагу

Зная, сколько воды находится на данном этапе система отопления В жилом доме необходимо рассчитать необходимый объем расширительного бака (или проверить эти параметры на соответствие Поскольку в сети достаточно информации на эту тему, буду краток Как известно, вода практически не сжимается, а при нагревании ее объем увеличивается, чтобы компенсировать расширение температуры воды и поддерживать стабильное давление в замкнутом пространстве). системе отопления, Используйте мембранный расширительный бак Для того чтобы бак правильно выполнял эту функцию, его объем должен быть правильно рассчитан В самом простом случае объем расширительного бака соответствует 10-12% от объема воды. в системе. На следующем рисунке показана зависимость прироста объема воды от разницы температур Обычно для бытовых котлов максимально допустимая температура производства горячей воды ограничена 95 ОС, в этом случае прирост составляет менее 5

Для моей системы отопления (295 литров) объем расширительного бака 295 ④ (10-12)%= (29,5-35,4) должно быть литров

На фото мой расширительный бак на 35 литров, модернизированный установлен в вертикальном положении, подключен к воде, трубы под ним? дюйма С завода бак уже заполнен азотом (давление — 2 бар В верхней части бака есть фитинг, который позволяет контролировать и регулировать давление Как уже упоминалось, общий объем моего мембранного бака составляет 35 литров, но полезный (или рабочий) объем бака меньше 35 литров Почему это работает?

В двух словах, конструктивно, мембранный расширительный бак представляет собой герметичную емкость, разделенную на две герметичные части упругой перегородкой, через которую проходит одна часть систему Подводка для глаз соединена с системой отопления По принципу сообщающихся сосудов Во вторую часть резервуара закачивался газ под определенным давлением, поэтому:

A) в зависимости от величины начального давления в резервуаре и выбранного рабочего давления. в системе Рабочий объем одного и того же резервуара может быть разным

Выбор этих параметров определяет начальные условия работы системы.

B) Поскольку газ, в отличие от воды, может быть сжат, полезный объем расширительного бака также может изменяться в зависимости от рабочих процессов в системе (В цикле «нагрев-охлаждение»)

Таким образом, дополнительная регулировка параметров во время работы системы отопления Обеспечивает правильную и стабильную работу системы отопления в рабочем режиме.

3 субъекта или проверка начального давления в расширительном баке и рабочего давления в системе

При определении параметров рабочего объема я использовал методику производителя расширительных баков, если резервуар не меняется, то зилмет Хотя есть и другие методики, именно табличная, наиболее понятна, наиболее наглядна и позволяет точно рассчитать необходимые параметры

Наиболее целесообразно выполнять расчеты в следующем порядке

Определите допустимое предельное давление в системе

Это значение должно быть рассчитано с учетом параметров котла, приведенных в паспорте. В моем случае значение максимально допустимого рабочего давления составляет 1,2 АТМ. По оценкам владельцев таких котлов, как я, они также «держат» давление в 2 АТМ. Учитывая это, я установил предел давления в системе равным 1,5 Бара.

Далее необходимо определить начальное противодавление в баке

(В таблице указано «начальное давление воздуха в резервуаре P0»).

При определении начального противодавления в баке рекомендуется следовать простому принципу. Предыдущее давление не должно быть ниже статического давления. в системе отопления, К этому значению необходимо добавить еще 0,2 бар. Статическое давление в моем случае составляет около 0,3 бар, оно определяется между верхней и нижней точкой в системе. Высота 3 метра соответствует давлению около 0,3 бар.

Для создания противодавления в самой высокой точке необходимо дополнительно 0,2 бар системы отопления. Итак, мой Минимально допустимое противодавление в расширительном баке (стартовое давление) для системы отопления составляет 0,3 + 0,2 = 0,5 бар.

Важный момент. Монтаж российских котлов, особенно старых модификаций, сложнее, чем монтаж современных моделей и импортных котлов. Это связано с тем, что допустимый диапазон рабочего давления для таких котлов невелик и обычно не превышает 2 АТМ. Таким образом, возможности адаптации следующие и настройки сильно ограничены.

Как видно из таблицы, если максимальное давление составляет 1,5 бар, то начальное давление в резервуаре может быть измерено в диапазоне 0,5 — 1 бар. Лучше выбрать минимально допустимую цену, так как нам нужна некоторая маржа для корректировок и настройке системы отопления в процессе работы.

Вот варианты, которые я выбрал.

• Предельное давление в системе — 1,5 бара
• Начальное противодавление в баке составляет 0,5 бар.

Ваши настройки могут отличаться. Если предположить, что допустимое давление в бойлере составляет 3 бар (см. таблицу), то диапазон выбора начального давления в баке может составлять от 0,5 до 2,5 бар, если не учитывать другие ограничения, например, статическое давление. Соответственно, предохранительный клапан также будет отличаться.

Я использовал самодельную группу безопасности. Если сравнить его с заводским аналогом (фото справа), то видно, что кран Маевского и автоматический воздухоотводчик раздельные, что позволяет им «разъезжаться» при монтаже. Как видно на фото ниже, манометр и предохранительный клапан составляют одну группу (на фото группа 1), а клапан Маевского и автоматический воздухоотводчик — другую группу (на фото группа 2).

Это связано с тем, что группа безопасности установлена на выходе из котла. Лётный цех из системы Я сделал это в своей наивысшей точке. При использовании устройства заводского изготовления (см. рисунок справа) может оказаться, что вентиляционного отверстия, установленного на самой группе безопасности, недостаточно и необходимо установить дополнительное вентиляционное отверстие. Это важный момент с точки зрения настройки и работоспособности системы отопления.

Определение рабочего объема мембранного бака.

Пересечение красных стрелок (см. таблицу) показывает нам величину рабочего объема расширительного бака при выбранных параметрах давления. в системе И обратное давление в баке. Получаем: 35 литров х 0,4 \u003d 14 литров. То есть, рабочий объем моего аквариума с заданными параметрами составляет 14 литров воды. Проверим еще раз: 295 литров х 5% = 14, 75 литров, что можно считать приемлемым в пределах погрешности.

Таким образом, во время работы системы отопления Выбранный расширительный бак общим объемом 35 литров обладает способностью компенсировать увеличение объема воды при нагреве в пределах 14 литров при изменении температуры воды в пределах 10-95 градусов.

Как правило, все эти рекомендации по выбору, расчету и настройке параметров системы отопления Закончились. И у владельца начинает болеть голова. Поскольку все подобрано и рассчитано, все кажется правильным, но напор воды в системе Прыжки, падения со временем, регулярные покрытия и т.д. Где мы можем говорить об удобстве использования?

шахта . После создания и запуска возникли, по крайней мере, следующие проблемы. системы отопления:

1. Через определенное время давление в системе Постепенно уменьшается и приходится добавлять воду. Это вредно для здоровья для системы и хлопотно.
2. Даже после заливки водой в систему Ситуация стабилизировалась на некоторое время, а затем все повторилось снова. И так — несколько раз за отопительный сезон.
3. Более того, степень расширения давления также вызвала некоторую панику. Имеется расширительный бак, который, согласно расчетам, должен компенсировать тепловое расширение воды. Но в реальности все оказывается иначе.

После некоторых размышлений я пришел к выводу, что невозможно добиться нормальных результатов с помощью рекомендаций, имеющихся в сети. Для стабильной работы системы отопления Нужны дополнительные настройки и регулировки.

Затем я заговорил очень просто.

Поскольку все было рассчитано, проверено, перепроверено различными способами, но все равно работает нестабильно, причина должна быть в чем-то другом.

Расчеты перед началом эксплуатации системы отопления, Не соответствует фактическим параметрам, полученным в рабочих условиях. Особенно при первоначальном заполнении. системы водой вместе с ней в систему Некоторое, хотя и небольшое количество воздуха поступает внутрь. Кроме того, в зависимости от качества установки, воздух в системе отопления Может легко жить. Поэтому, когда я заполнил в систему 295 литров воды, часть резервуара была занята воздухом. После начала операции системы, С повторяющимся циклом нагрева-охлаждения, а также циркуляцией воды. в системе, воздух выводится из системы отопления. Соответственно, количество воды в системе Уменьшается из-за выделения воздуха. Давление в системе (полностью) начинает падать.

Добавлять воду, как я уже отметил, бессмысленно. Поэтому возникла идея увеличить давление в самом резервуаре. За счет увеличения «начального стартового давления» в резервуаре часть воды из резервуара уравновешивает количество удаленного воздуха из системы Во время работы.

Показания манометра (на фото справа) превышали первоначальное заданное давление в баке, до работы противодавление при накачивании во время работы составляло 0,5 бар, давление возросло до 0,7 бар. Однако «верить» показаниям будет не совсем правильно, так как функционирующий резервуар находится под дополнительным влиянием толщи воды. Поэтому его показания можно считать в значительной степени ориентировочными.

Кстати, во время манипуляций я обнаружил, что воздух из резервуара вытравливался через фитинги, что также приводило к постепенному падению давления. Эта возможность должна быть принята во внимание.

Уделите особое внимание рабочему давлению в системе.

Как видно на фотографии, при температуре на выходе из котла 60 град. рабочее давление составляет в системе 1.05 — это банкомат. Температура обратной воды немного выше 40 градусов.

Удаление воздуха и откачка резервуара должны производиться несколько раз. Все зависит от качества установки. системы И, соответственно, наличие в нем воздуха.

Например, мне пришлось сделать это пять раз с интервалом в один или два дня. Следовательно, когда вентиляционные отверстия открыты, воздух не выходит, только вода. Первую часть адаптации можно считать завершенной.

каким-то образом визуализировать физическую сущность процессов настройки системы В рабочем режиме давайте снова посмотрим на таблицу в тексте. Рано настройки. Зеленый цвет показывает, что в процессе настройки мы фактически изменяем начальные параметры, которые смещаются вправо (зеленая стрелка) и принимают некоторые промежуточные значения.

Следующая корректировка связана с окончательным настройкой рабочего давления в системе. В принципе, в этом может и не быть необходимости, если вас все устраивает. Если вы используете российский котел, как в моем случае, допустимый диапазон рабочего давления гораздо ниже. Поэтому, если рабочее давление котла при максимальном нагреве. в системе превысит допустимый, его необходимо уменьшить. Это можно сделать экспериментально. Например, я работаю в системе Установлено 60 ATM в котле при температуре воды 0,9 GR. Это было сделано только для того, чтобы «храниться» при максимальной температуре 95 градусов во время работы котла в соответствии с допустимым давлением.

Вы должны понимать, что воздух полностью удаляется из системы Не все так просто, как кажется. Поэтому вполне возможно что настройку Через некоторое время вам придется повторить. Для одного системы Это нужно сделать через 2-3 месяца, для другого — возможно, к следующему отопительному сезону. Самое главное, ни в коем случае нельзя добавлять воду из-под крана.

Ниже приведены мои рабочие параметры системы отопления, Какие результаты были получены в качестве настройки системы.

Рабочий цикл «нагрев-охлаждение

(Температура в доме «за бортом» минус 23,7 ОС, измерения в доме- плюс 23,6 ОС).
