Как правильно настроить карбюратор

Карбюратор используется для смешивания топлива с воздухом и последующего распределения полученной смеси в двигатель автомобиля, где при сгорании топливо оказывает давление на клапаны блока двигателя. Результирующая сила перемещает автомобиль и создает скорость набора и падения.

Карбюраторы до сих пор используются на устаревших моделях легковых и грузовых автомобилей, небольших самолетах и моторных лодках.

Карбюратор — это механизм, который не требует специального обслуживания и ежедневного ухода, но необходим для хорошей настройки и регулировки. После этого все детали должны функционировать оптимально. Это благоприятно сказывается на работе двигателя автомобиля.

Ваш автомобиль будет отличаться слаженной работой двигателя, если вы хорошо изучите, как правильно отрегулировать карбюратор. В первую очередь вы начинаете проверять его в случае каких-либо проблем с двигателем.

Чтобы лучше разобраться в тонкостях его настройки и регулировки, выясним, что такое карбюратор. Это механизм, являющийся элементом двигателя внутреннего сгорания, состоящий из диффузора, дроссельной заслонки, форсунки и поплавковой камеры.

Работа карбюратора основана на таком физическом явлении, известном из многих школьных программ по физике, которое называется Теория влияния Бернулли-Вентури. Теория гласит, что скорость воздуха и жидкости в узкой трубе увеличивается, а давление на ее стенки уменьшается. Количество воздуха, подаваемого в двигатель, регулируется дроссельной заслонкой и используется педаль акселератора.

Основные проблемы при работе с карбюратором

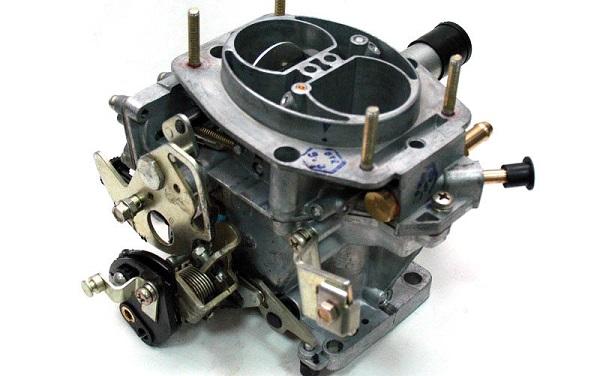

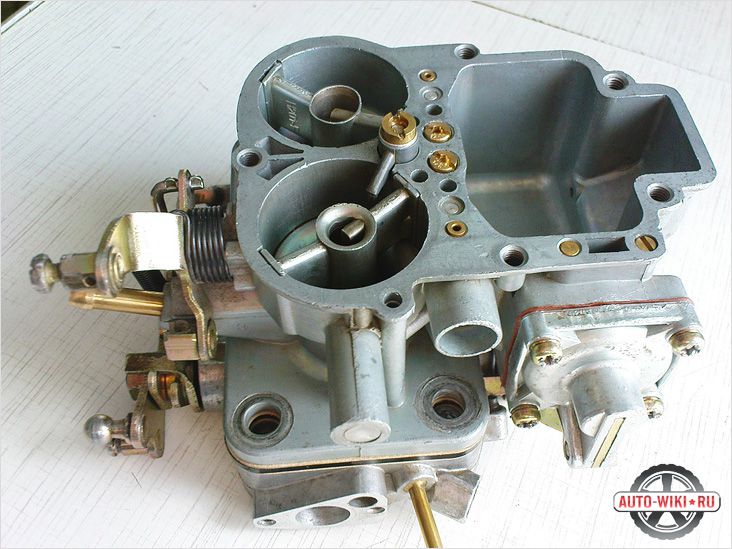

Новый карбюратор

1. Курганы с бензином. Если вы видите поток топлива, проверьте поплавковую камеру, поплавок. Проверьте давление топлива, его оптимальное значение составляет 4-7 фунтов на кв. дюйм. Если показания давления в норме, то проблема в поплавковом кулачке. Лучше изменить его.
2. Осадочные свечи. Появление на свечах угарного газа с запахом свидетельствует о чрезмерной подаче топлива. Это может быть вызвано сгоревшим клапаном или незакрепленным поплавком. Проверять и устранять проблемы необходимо.
3. Двигатель работает неустойчиво на холостом ходу. Проблема не в самом карбюраторе, а в тросе, соединяющем педаль акселератора с карбюратором. Проверенный таким образом кабель необходимо отсоединить от карбюратора и при работающем двигателе вручную управлять дроссельной заслонкой. Повороты приходят к нужным показаниям, что означает, что провод неисправен. Если нет, то неисправность в карбюраторе. Сначала необходимо очистить его от грязи и ржавчины.

Регулировка

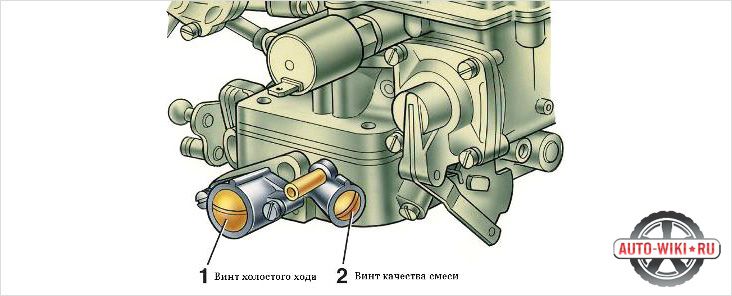

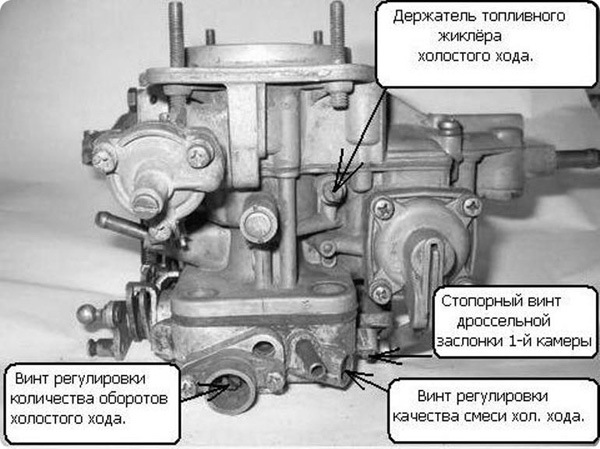

Винты качества и количества

1. Нагрейте двигатель автомобиля до 80 °С и прогрейте его, клапан карбюратора должен быть полностью открыт.
2. Положение регулировочных винтов при неисправности Заверните винт качества, а затем поверните его на 2-2,5 оборота. Опустите винт громкости на 1,5-2 оборота. Это следует делать из положения, когда рычаг повернут на оси оси.
3. Вращая винт качества в разных направлениях, добейтесь максимальных оборотов двигателя, сохраняя положение заслонки неизменным.
4. Вы начинаете поворачивать упрямый винт дросселя и включаете минимальные, но стабильные обороты. Повторите эти действия несколько раз, стараясь найти оптимальное положение винтов, это обеспечит нужное количество и качество смеси и обеспечит экономичную работу двигателя вашего автомобиля.
5. Вы можете проверить точность настройки, резко открывая и закрывая дроссельную заслонку. Двигатель продолжает работать нормально, что означает, что регулировка выполнена правильно.
6. Если двигатель работает неровно, осторожно затяните винт качества до упора. Для этого определите оптимальную минимальную скорость с помощью винта объема, как описано выше.

Если винт качества полностью выкручен, ограничительная пробка может сломаться. При необходимости замените неисправный штекер на новый.

Мы регулируем качество смеси

После правильной регулировки система холостого хода должна обеспечивать скорость, предусмотренную заводскими настройками и инструкциями.

При регулировке системы холостого хода и частоты вращения вала необходимо полностью соблюдать все требования руководства по эксплуатации автомобиля. Несоблюдение этих стандартов может привести к неисправности двигателя. Более поздние ремонты требуют больших финансовых вложений.

Изменить количество оборотов

Если у вас нет достаточного опыта в выполнении такого рода работ, сначала проведите эту процедуру с опытным специалистом, особенно если двигатель оснащен озоновым карбюратором. Специалист поможет вам правильно отрегулировать содержание CO в выхлопных газах в допустимых пределах.

Если у вас возникли проблемы с установкой, необходимо осторожно повернуть винты, регулирующие качество смеси. Установите оптимальную скорость с помощью того же винта, что и при предыдущей настройке.

Регулировка карбюратора авто – как правильно настроить своими руками

Здравствуйте, дорогие автолюбители! Те из вас, кто уже ездил на автомобиле с системой впрыска топлива, могут только вспоминать. Так, для начинающих водителей, которые проходят обучение на автомобиле с карбюратором, не лишним будет знать, как правильно отрегулировать карбюратор.

Не делая вид, что вы стали мастером по ремонту карбюраторов, вы должны знать, что обслуживание карбюратора включает в себя регулировку его основных компонентов. А правильно отрегулировать карбюратор — это по силам каждому гонщику. Знайте, как регулировать карбюратор, и не ленитесь.

Регулировка карбюратора — с чего начать?

Для начала давайте вспомним, в каком порядке выполнялась работа. В конце концов, никто не будет спорить, что повторение — мать учения? Итак, вспомним, какие процедуры необходимы при обслуживании карбюратора (к) своими руками.

• Промывка (очистка) карбюратора. Предпосылка заключается в том, что работать с Clean приятнее, и, прежде всего, очистка элементов карбюратора положительно влияет на производительность. Мы промываем: сетку, поплавковую камеру и жиклеры, как топливные, так и воздушные.
• Прямая регулировка компонентов карбюратора: Регулировка поплавкового механизма, регулировка пускового устройства и регулировка холостого хода карбюратора.

Процедура промывки карбюратора уже была подробно описана, поэтому рассмотрим ее подробнее: Как правильно настроить перечисленные устройства.

Как отрегулировать карбюратор своими руками

Начнем с ответственной, но очень сложной операции — регулировки поплавкового механизма карбюратора. Техника регулировки делится на три этапа:

• Проверяем положение поплавка относительно крышки и стенок поплавковой камеры. Цель операции: устранить имеющуюся деформацию кронштейна, на котором держится поплавок, для равномерного погружения поплавка. Для достижения равномерного положения поплавка относительно стенок и крышки камеры, выравнивание держателя осуществляется пальцами.
• Заблокируйте настройку с помощью игольчатого клапана. Переворачиваем крышку в вертикальное положение, нависаем с одной стороны и отверткой аккуратно и осторожно, поворачиваем язычок на скобе, который взаимодействует с хвостиком запорной иглы и хвостиком шарика. Необходимо, чтобы зазор между крышкой крышки и поплавком составлял не менее 6 мм и не более 7 мм. Шарик, утопленный в тело, зазор должен составлять 1-2 мм. Если он выше, то игла неисправна: либо шарик проседает, либо игла имеет клинья.
• Отрегулируйте при открытом игольчатом клапане. Поплавок должен быть полностью выдвинут, расстояние между поплавком и седлом иглы в этом случае должно составлять 15 мм.

Система крепления карбюратора регулируется с помощью карбюратора и непосредственно на двигателе.

Возможности регулировки системы запуска карбюратора:

• На карбюраторе, снятом с автомобиля, регулировка пускового устройства производится в соответствии с зазорами по бокам заслонки;
• А на карбюраторе на автомобиле — по отношению к вращению коленчатого вала.

А теперь, хорошо. Регулировка по интервалу. Зазор регулируется путем изгиба, соединяющего рычаг управления пуском и рычаг на оси первичной камеры. Увеличить зазор — выпрямить желание, уменьшить зазор — согнуть тягу.

В положении рычага управления запуском: против часовой стрелки до упора, зазор верхнего края дроссельной заслонки должен составлять 0,7-0,9 мм. Зазор нижнего края воздушной заслонки должен составлять 5-5,5 мм. Регулировка осуществляется винтом на крышке мембраны пускового устройства.

Регулировка карбюратора в оборотах. Снимите воздушный фильтр и потяните воздушную заслонку («всасывание») на себя. Если двигатель горячий, необходимо: отверткой принудительно открыть воздушную заслонку на 1/3 оборота. Затем измените тягу дросселя до 3200-3400 об.отводов/мин.

Далее ослабляем демпфер и винт на крышке мембраны и устанавливаем 300-400 низких, относительно начальных скоростей (оборотов). Не забудьте отрегулировать, закрыть отверстие под пробку. В противном случае выход воздуха под мембраной не будет создан.

Как выполнить регулировку холостого хода карбюратора

Цель регулировки холостого хода — обеспечить непрерывную работу двигателя с минимальным содержанием CO.

Прогреваем двигатель. Мы не касаемся количества, работаем только с качественным тире. Винты качества Мы показываем максимальные обороты на холостом ходу.

Затем мы увеличили обороты винта до 100-150 об/мин. Частота вращения на холостом ходу относительно нормальная. Также при работающем двигателе снимаем обороты винтами качества на 100-150, т.е. на стандартные параметры.

Эксперты советуют: Чтобы ваш карбюратор поддерживал заводские параметры экономии топлива, это следует делать 1-2 раза в год. Обычно в межсезонье: весной и осенью.

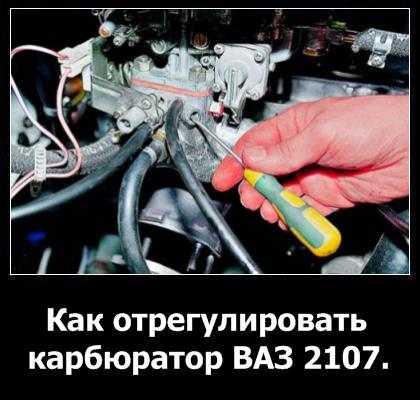

Как настроить карбюратор ВАЗ 2107

Выполнение ремонтных работ

Чтобы потреблять топливо в оптимальных количествах, необходимо отрегулировать карбюратор. Перед настройкой карбюратора ВАЗ 2107 учтите, что процедура сложная и должна выполняться не реже одного раза в год.

Сначала снимите корпус воздушного фильтра, зазор от нажимных наконечников или их центры должны быть ровно восемьдесят мм В противном случае зацепляем наконечник для облегчения снятия Ослабляем контргайку гаечным ключом и поворачиваем наконечник, регулируем длину стержня, затягиваем гайку и устанавливаем наконечник на место Помощник должен подтолкнуть газ ближе, в это время сначала смотрим на камеру, чтобы увидеть, как открывается губка, а также закрывается ли она при выпуске газа При нормальном открытии затягиваем установочный винт

Дроссель

Карбюратор снят, поворачиваем рычаг привода так, чтобы положение верхней антенны на камере 1 касалось рычага, отвечающего за высоту, на которую открывается заслонка в камере 2, для этого зазор должен быть шесть миллиметров, нужно отогнуть верхнюю антенну на рычаге, затем повернуть его, открыть затвор камеры 1 и измерить расстояние от него до стенки камеры, стандарт опять же 13 мм, для получения точного результата нужно отогнуть нижнюю антенну, и измеряем расстояние от затвора камеры 2 до стенки, стандарт 17 мм, для регулировки меняется длина штока пневмопривода

Регулировка спускового крючка

❶ 2107 карбюратор респ. чтобы установить стартер, карбюратор не снимается Снимается крышка фильтра, снимается заслонка, чтобы добраться до регулировочного винта Теперь вытяните ручку дросселя, закройте воздушную заслонку и погрузите воздушную тягу как можно дальше в корпус в стартере Для следующего шага вам понадобится сверло диаметром 5,5, который вставляется в область от нижней кромки до стенки камеры Винт нужно вращать до тех пор, пока сверло не будет нажимать После этого край пусковой установки удерживается на месте, воздушная заслонка закрывается, удерживая трехплечий рычаг, и последний шаг — измерение зазора между дроссельной заслонкой и стенкой карбюратора, он не должен быть больше 1 мм, если больше, то нужно отрегулировать шток

Чтобы установить карбюратор ④ 2107, необходимо также отрегулировать и отключить расход топлива в поплавковой камере

Принципы настройки карбюратора

Несмотря на небольшой размер и малое количество компонентов, карбюратор является одним из самых сложных компонентов автомобиля Он не требует постоянного обслуживания и постоянной чистки со стороны владельца автомобиля, как думают некоторые люди, Но хорошая настройка карбюратора требуется после ремонта или при обнаружении дефектов в работе этого устройства

Параметры и системы, которые необходимо отрегулировать

Для правильной настройки карбюратора достаточно выполнить регулировку, следуя приведенному ниже списку.

• Уровень топлива в поплавковой камере
• Пассивная система
• Проекционная система
• Герметичность закрытия и полнота открытия пусковых и дроссельных заслонок
• Давление, создаваемое топливным насосом На первый взгляд, эта регулировка не имеет никакого отношения к карбюратору, но без ее выполнения вы не сможете добиться нормальной работы карбюратора

Контроль давления топлива

Давление топлива зависит от того, насколько сжата пружина диафрагмы топливного насоса при работающем двигателе, а степень сжатия пружины можно изменить, изменив расстояние ее привода от топливного насоса Обычно привод представляет собой эксцентрик на распределительном или промежуточном валу Обычно это расстояние регулируется путем изменения толщины уплотнения под топливным насосом

Новички, не обращающие внимания на этот параметр, часто не могут установить желаемый уровень топлива в поплавковой камере, что бы они ни делали

Поэтому в таких ситуациях уровень будет превышать норму независимо от того, как вы отрегулируете положение поплавка Узнайте, как отрегулировать нормальное давление топлива на вашем автомобиле и прежде чем приступить к регулировке карбюратора, правильно настройте топливный насос, чтобы проверить давление топлива, снимите шланг бензопровода с трубки карбюратора и вставьте между ними тройник с манометром Запустите двигатель и измерьте давление топлива, которое для нормальной работы карбюратора должно быть в диапазоне от 0, 15 до 0, 35 АТМ для регулировки. Уточните значение этого параметра у производителя вашего автомобиля.

Коррекция уровня топлива в поплавковой камере

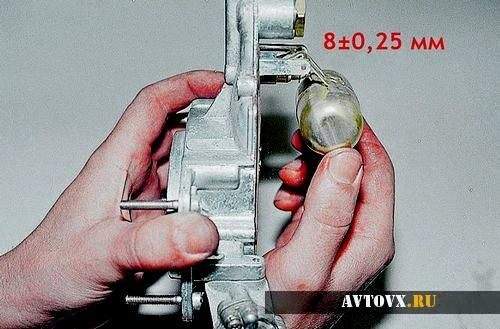

Уровень топлива регулируется путем отгибания кронштейна поплавка Для этого необходимо перерезать тросы педали акселератора и пускового устройства, затем разобрать верхнюю часть карбюратора Если поплавковая камера имеет открытое стеклянное окно, уровень топлива проверяется через него В моделях без смотрового окна проверить уровень топлива невозможно, поэтому поплавок просто перемещается в определенное положение

Смеющаяся неработающая система

Эту регулировку необходимо выполнять при работающем двигателе, предварительно нагрев его до 90 градусов Цельсия перед регулировкой. Убедитесь, что оба дроссельных вала полностью закрыты и пусковое устройство выключено Это означает, что кнопка «Всасывание» утоплена до конца и заслонка в верхней части первичной камеры выступает полностью открытой ④Установите регулятор количества смеси в среднее положение Добейтесь ровной работы двигателя с постоянными оборотами, винтом отрегулировать качество смеси на холостом ходу ( ④ ) Затем объем смеси от④, отрегулировать частоту вращения коленчатого вала на холостом ходу (около 800 об/мин. ) Регулировка этой системы влияет на работу двигателя не только на холостом ходу, но и в переходном режиме, поскольку ④ элементов системы используются для работы в переходном режиме.

Регулировка спускового крючка

Эта процедура выполняется на снятом карбюраторе Для успешного выполнения этих регулировок необходимо знать размер двух стартовых интервалов на разных моделях они немного отличаются

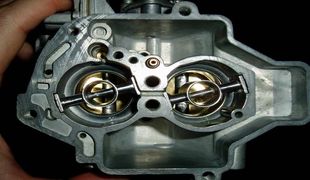

1. Зазор между дроссельной заслонкой и стенкой диффузора первичной камеры при полностью закрытой вспышке пускового устройства обычно должен быть чуть меньше 1 мм (0,8 мм для «Солюкс») Его необходимо контролировать отрезком металлической проволоки нужного диаметра (плоский щуп для этого не подходит) Эта регулировка осуществляется поворотом винта или изменением длины тяги в зависимости от модели (изгиб Недостаточный дифференциал является причиной запуска холодного двигателя Большой дифференциал является причиной слишком больших оборотов
2. Пусковая заслонка открывается после того, как двигатель заработал и разряжение находится во впускном коллекторе Обычно несколько мм (с Soglex 3 мм, чтобы проверить зазор, нажмите на тягу к диафрагме так, чтобы заслонка открылась Она управляется упорным винтом, который ограничивает ход диафрагмы с очень маленькой разницей, двигатель глохнет после нескольких секунд запуска при чрезмерном заглохании, обороты увеличиваются намного больше

Обоснование состояния и полноты вскрытия губки.

Плотность затвора и полнота запуска затвора и открытия дросселя регулируются изменением положения крепления тросов, управляющих ими. Важность этой корректировки нельзя недооценивать. Вот некоторые последствия неправильного выполнения.

• Дроссельная заслонка первичной камеры находится не близко к концу. Его положение исключает работу системы холостого хода. А при нажатии на педаль акселератора карбюратор начинает работать в переходном режиме. В то же время работа двигателя становится менее стабильной, а частота вращения коленчатого вала поднимается чуть выше ХХ оборотов.
• Неполное открытие дроссельной заслонки первичной камеры делает невозможным работу ускоренного насоса и значительно ухудшает динамику разгона автомобиля.
• Выключение пусковой заслонки в холодную погоду значительно затрудняет запуск двигателя.
• Неполное открытие пусковой заслонки после прогрева двигателя приводит к переформированию топливной смеси и, следовательно, к увеличению расхода топлива.
• Отключение дросселя вторичной камеры ухудшает работу двигателя на холостом ходу. Его неполное открытие отрицательно сказывается на динамике мощностного режима двигателя. Эти параметры регулируются в соответствии с конструкцией привода.

Полезные советы

Не продувайте, не выдувайте и не регулируйте ненаправленность карбюратора. Когда вы становитесь старше, вы решаете проблемы. При этом исправное устройство не нуждается в ремонте.

Если вы все еще думаете, что карбюратор вышел из строя, не регулируйте его, пока не проверите систему зажигания. Часто ремонт зажигания делает очевидную необходимость нарушить работу карбюратора ненужной.

Как установить карбюратор

Как установить автомобильный карбюратор своими руками и стоит ли это делать самостоятельно?

Здравствуйте, уважаемые автолюбители! Прежде всего, следует отметить, что карбюратор является одной из важнейших систем двигателя — системой подачи топлива. От правильной регулировки карбюратора автомобиля зависит стабильность работы двигателя, а также расход топлива и экономия топлива.

Не обязательно каждый день «лезть» в карбюратор и ремонтировать его своими руками. Однако существуют неисправности карбюратора, которые вы можете устранить самостоятельно, если знаете, как правильно настроить карбюратор.

Прежде чем приступать к такой корректировке, необходимо выяснить, что это такое по сути. Карбюратор — это устройство, которое включает в себя: Диффузор, заслонка корпуса дроссельной заслонки, жиклеры и поплавковая камера.

Почему необходима настройка карбюратора

Во-первых, конечно, настройка карбюратора необходима для того, чтобы он выполнял свои функции с максимальной отдачей, так как от этого напрямую зависит работа двигателя.

Основные функции карбюратора следующие:

• Постоянное обеспечение требуемого соотношения воздуха и топлива для образования топливной смеси;
• Впрыск топлива и равномерная подача для воздушного потока;
• Представление смеси, образующейся во впускном коллекторе.

Как правильно настроить карбюратор

Независимо от производителя, устройство и принцип работы карбюратора идентичны, за исключением некоторых конструктивных особенностей. Поэтому технология регулировки не имеет существенных различий при установке разных карбюраторов.

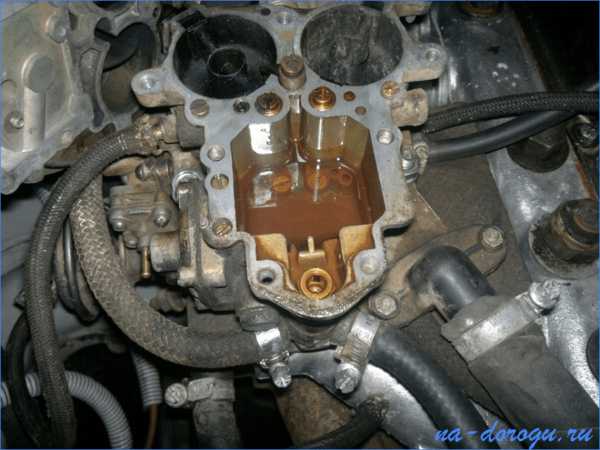

Регулировка уровня топлива в поплавковых камерах. Сначала запустите двигатель и дайте ему поработать около 5 минут. Затем сделайте небольшое уменьшение и смоделируйте двигатель. Снимите шланг подачи топлива.

Затем необходимо открутить пять винтов, крепящих крышку карбюратора, и снять всасывающий трос. Поднимите крышку горизонтально, чтобы не повредить поплавок. Мы измеряем расстояние от поверхности бензина до поверхности фитинга. Должно быть 23-25 мм.

Затем заводим и смотрим в камеры карбюратора не менее 30 секунд, за это время из маленького диффузора не должно упасть ни капли бензина. Если из них капает бензин, это прямо указывает на перелив топлива.

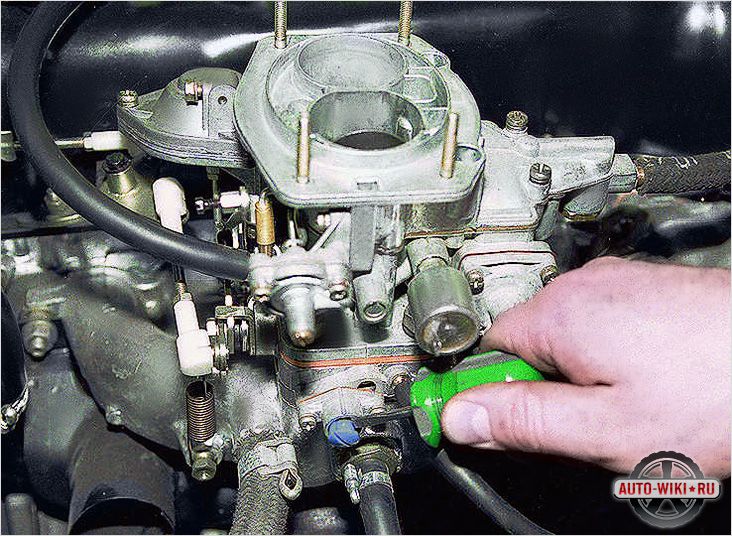

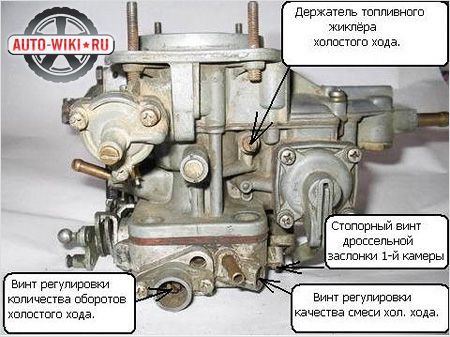

Пассивная регулировка. Прогреваем двигатель, выключаем его и выполняем следующие операции:

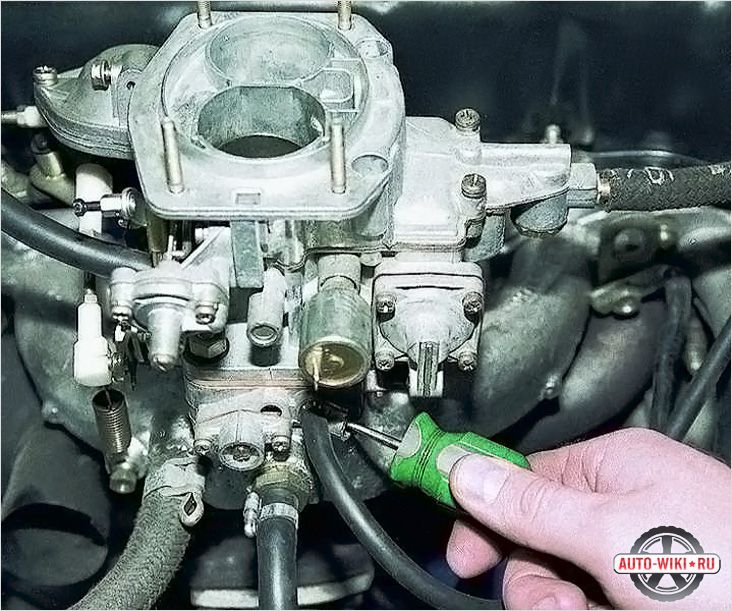

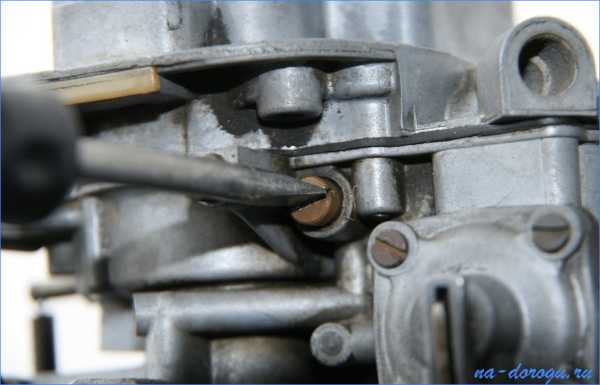

• Нащупайте отверткой винт качества в подошве карбюратора и очень крепко затяните его.
• Отступите примерно на 5-6 оборотов.
• Запускаем двигатель, снимаем воздухозаборник и винтом устанавливаем минимальные обороты двигателя: 500-1200.
• Поворачиваем винт качества до тех пор, пока двигатель не начнет работать неустойчиво, и поворачиваем его обратно на 1 или 1,5 оборота, чтобы восстановить стабильную работу двигателя.
• Установите винт холостого хода примерно на 850-900. Если возникают проблемы и двигатель останавливается, добавьте винт качества, ослабив его.

Выбор струи. Выбор начинается с топливного жиклера, позже для него подбирается воздушный жиклер, который начинается с первой камеры. Пока вы не отрегулируете первую камеру, вторую регулировать не следует.

В качестве ремкомплекта лучше использовать: новые жиклеры или заводские карбюраторы, рассчитанные на объем двигателя вашего автомобиля или аналогичные, и поставить жиклеры от них на ваш карбюратор. Тем не менее, лучше покупать новые самолеты.

При регулировке карбюратора вторую камеру не трогают, так как отсутствие работы жиклера полностью компенсирует экостат. Его задача: включиться на высокой скорости, отсосать излишки бензина и обогатить воздушно-топливную смесь.

А теперь рекомендации экспертов. Если вы не любитель ремонта автомобиля, лучше доверить настройку карбюратора мастерам в сервисе. Кроме того, правильная регулировка карбюратора обойдется вам в небольшую сумму, но вы получите гарантию не менее чем на 20 тыс. км. Бег.

Как отрегулировать карбюратор на ВАЗ: Карбюратор

Насколько нам известно, карбюратор является узлом системы привода двигателя, он управляет подачей топлива и воздуха (готовит качественную смесь) и распределяет его между цилиндрами. Весь процесс осуществляется с помощью специальных «струйных» пробок, производительность которых зависит от диаметра и длины отверстий и, конечно, от разницы между струями, давления всасывания и выхлопа. Существует нелинейная зависимость между скоростью потока в сопле и площадью поперечного сечения. Поэтому, если мы увеличим площадь поперечного сечения, скорость потока соответственно возрастет. Зная это, мы можем перевести наш карбюратор в экономичный режим или увеличить его мощность (можно выбрать оптимальный вариант с достаточной мощностью и умеренным расходом).

Однако свойства форсунки загрязнены бензиновыми смолами и другими отходами, которые не могут засорить фильтр форсунки. В результате нам не хватает мощности, и при разгоне происходят сбои. В таких случаях следует сосредоточиться на карбюраторе. В большинстве ваз озоновый карбюратор расположен вне системы, что не является лучшим вариантом. Вы определяете это по тому, что на карбюраторе первого наблюдается соответствующее увеличение мощности, в то время как провалы на озоне очень слышны. К сожалению, Soglex тоже не идеален, он склонен к быстрому загрязнению, но эту проблему можно решить на месте с помощью гаечного ключа и насоса. Неоспоримый минус, но райдеры, которые меняют Ozone на Sozone, очень довольны своим выбором.

Как настроить карбюратор?

С самого начала следует проверить диффузор главных систем на наличие посторонних предметов, так как гайка, попавшая в карбюратор, окажется в отремонтированном двигателе. Затем мы включаем электромагнитный клапан, вытаскиваем жиклер холостого хода, чистим его и проверяем работу клапана. Затем нужно очистить крышку, проверить целостность мембраны и расстояние холодного пуска. Это заметно по геометрии поплавка. Поплавок не должен прилипать к стенкам поплавковой камеры. Отрегулируйте уровень и свободные движения, отогнув соответствующие язычки. Проверьте герметичность запорного клапана.

Заводим электромагнитный клапан в исходное положение, предварительно смазав резиновое уплотнительное кольцо маслом, чтобы услышать холостой контакт форсунки с соплом.

Далее необходимо проверить надежность затяжки крепления впуска. Проверяем правильность работы привода педали акселератора, когда педаль полностью нажата, дроссельная заслонка должна перейти в вертикальное положение (открыта). Вы можете отрегулировать гайки, фиксирующие трос дроссельной заслонки.

Затем 3 мл необходимо налить во вторую камеру (в стороне от рулевого колеса). Проверяем газ через минуту, если газ остался (все в норме), когда ушел, нужно отрегулировать положение стопорного винта второй камеры.

В следующем пункте проверьте работу насоса. В момент начала открытия заслонки должна сразу же появиться струя бензина. Если они появятся слишком поздно, при запуске автомобиля будут допущены ошибки. Скорее всего, это проблема в рычаге и эксцентрике акселератора и его диафрагме. Сам спрей часто бывает грязным.

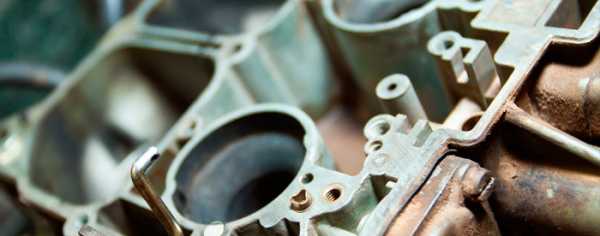

Очистка карбюраторного нагара

При работе на низких и средних скоростях может ощущаться неравномерность работы, так как воздух в карбюраторе поступает рывками. Для обеспечения непрерывной, равномерной подачи воздуха рекомендуется поднимать небольшие диффузоры, присоединяя к ним специальные удлинители (трубы длиной 36 мм).

Трубка должна быть заподлицо с внутренним диаметром. Затем полностью удалите всасывающую губку, так как она не подходит к удлинительным кабелям. В собранном виде она будет выглядеть так. Благодаря этой доработке двигатель станет более отзывчивым, динамика разгона улучшится, а количество отказов значительно сократится.

Еще одна модификация значительно сокращает время, необходимое для очистки карбюратора. Усовершенствование позволяет производить очистку без полной разборки карбюратора. Необходимо просверлить каналы над скважинами диаметром 7,5 мм. Наши действия не влияют на работу карбюратора. Благодаря просверленному отверстию мы можем достать форсунки с помощью длинной отвертки и обычных спиц или зубочисток, не снимая крышку. Затем их следует выкрутить, чтобы установить спицу, после чего вытащить насадку и очистить ее. Такая доработка будет полезна как повседневным пользователям автомобилей, так и тем, кто редко садится за руль. Доработка не требует больших усилий и времени, но значительно сокращает время, необходимое для очистки насадки.

Как настроить карбюратор на ВАЗе? Фото и видео.

Ниже вы найдете интересное видео.

Поделитесь своим мнением и расскажите в социальных сетях. Сеть. Как настроить карбюратор на ВАЗе? — Это очень интересная тема, не нашли?)) Отзывы и идеи других читателей вы можете увидеть ниже в комментариях.

Как установить карбюратор

С технической точки зрения, карбюратор — это технология прошлого века. Современные автомобили используют систему впрыска топлива, но 10-летние автомобили используют бензиновые двигатели с карбюраторами и будут продолжать это делать еще долгое время, так как отечественный автопром в последние годы выпускает автомобили, которые в умелых руках будут служить своим владельцам долгое время.

Небольшая теория

Самое важное для качества работы карбюратора — это чистота жиклеров и других дозирующих элементов. Для проверки работоспособности проведите тест — проверьте токсичность выхлопных газов. Если токсичность нормальная на низких оборотах с нарастающим подъемом, это можно считать первым звоночком, хотя двигатель еще не набирает масло и мощность и не падает эффективно.

Внешне карбюратор выглядит как сложный механизм, но если присмотреться, то человек, имеющий многолетний опыт работы с автомобилем, не побоится снять его и посмотреть. Кроме того, есть много литературы о том, как сделать карбюратор, есть интернет, где можно посмотреть схему и получить советы механиков-экспериментаторов. Но для тех, кто только что купил подержанный автомобиль, необходимо сделать первый шаг под наблюдением специалиста.

При разборке устройства в первую очередь необходимо очистить корпус от грязи и масляных потоков, так как при дальнейшей разборке возможно попадание грязи. Рекомендуется раскладывать детали шаг за шагом и разбирать на чистом столе. Воздуховоды должны быть очищены и продуты сжатым воздухом, все внутренние полости также должны быть продуты, тщательно промыты, высушены, а затем собраны, соблюдая процесс сборки, и установлены в автомобиль. Вымойте и протрите поплавковую камеру, проверьте состояние поплавка и установите его в нейтральное положение.

Перед началом установки необходимо тщательно промыть и продуть выхлопную систему, проверить состояние воздушного фильтра, так как от качества газовоздушной смеси зависит необходимое количество воздуха и его чистота, а значит и стабильная работа двигателя. Необходимо прогреть двигатель и только после этого приступать к его регулировке.

На АЗС есть специальные стенды, где карбюраторы приводятся в рабочее состояние, но стенд не учитывает индивидуальные особенности двигателя, степень его износа и состояние электрооборудования, что важно для достижения качественной работы всего агрегата в целом.

Перед началом процесса тюнинга, помимо воздушного тракта, необходимо проверить состояние электрооборудования и качество свечей зажигания.

Начинаем регулировку с помощью иглы воздушной заслонки и винта регулировки качества смеси для достижения стабильной работы двигателя. Конструкция карбюратора обеспечивает короткий ход иглы дроссельной заслонки и имеет специальные пазы для установки стопорного кольца. Начальное положение ограничителя — центр, т.е. середина. Иглу поворачивают до упора, а затем оставляют для поворота сначала на ½ оборота, а затем до одного оборота по мере необходимости. Затем двигатель переводится на холостой ход для скорости, установленной техническими условиями.

Режим холостого хода регулируется специальным винтом, который необходимо медленно вращать в разные стороны для достижения стабильной работы двигателя на минимально допустимых оборотах.

В настоящее время экономический фактор имеет большое значение, поскольку стоимость бензина постоянно растет.

Некоторые производители автомобилей самостоятельно устанавливают форсунки меньшего сегмента, чем заводские, для экономии топлива. В этом случае теряется мощность и нарушается тепловой баланс двигателя, что может привести к его поломке в ближайшем будущем.

В основном многие пытаются установить в двигатель более современные карбюраторы, но это уже требует не только более серьезных знаний о конструкции агрегатов, но и представления об общей картине процессов, происходящих в двигателе.

Для достижения стабильной и качественной работы двигателя недостаточно только настроенного карбюратора. Необходимо тщательно проверить состояние всех узлов и агрегатов, чтобы исключить даже минимальные случаи утечки воздуха во всех шлангах, и ни в коем случае нельзя экономить масло. Его качественная и своевременная замена также гарантирует эффективность и долговечность двигателя.

Для регулировки карбюратора

Чтобы правильно отрегулировать подачу топлива и воздуха в карбюратор, необходимо понять, как устроена система привода в автомобиле. Поскольку специалистов по карбюраторам очень мало, а цены на их услуги довольно высоки, вам придется выполнять регулировку карбюратора самостоятельно. Прежде всего, необходимо ознакомиться с устройством и принципом его работы. Эта информация поможет вам отрегулировать карбюратор без помощи специалистов. Подробнее о том, как отрегулировать карбюратор, читайте в этой статье.

Как устроен карбюратор

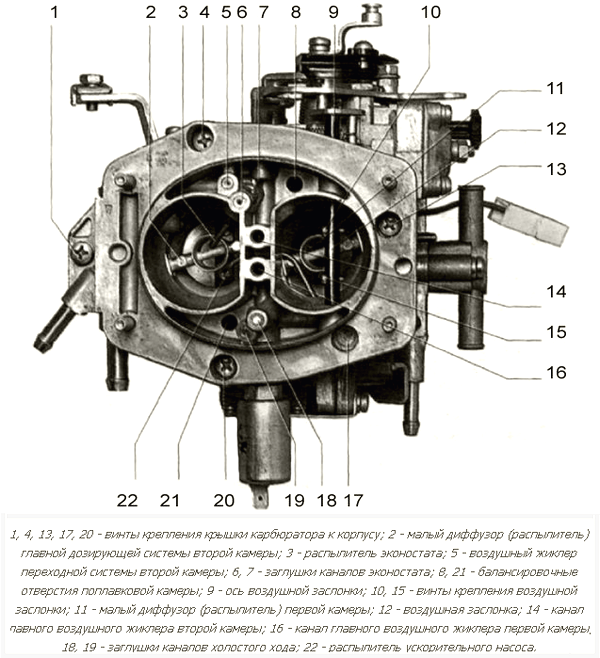

Если на первый взгляд схема карбюратора кажется слишком сложной, то после более близкого знакомства все станет ясно. Вот такая смесь:

• Ворота задержки дыхания;
• струя;
• Воздушные и топливные каналы;
• распылитель;
• Распылитель;
• Смесительная камера;
• Поплавок и поплавковая камера;
• Клапан закрыт.

Теперь стоит подробнее рассмотреть принцип работы устройства. Поплавок, соединенный с игольчатым клапаном, отвечает за поддержание оптимального количества топлива в поплавковой камере. Когда двигатель работает, уровень топлива в камере падает, вызывая опускание поплавка. Это открывает игольчатый клапан, впуская необходимое количество топлива в топливную камеру. Как только уровень топлива в камере становится достаточным, поплавок снова перекрывает доступ в камеру.

На заметку! Даже если автомобиль находится под углом, топливо не будет вытекать из поплавковой камеры. Это происходит потому, что уровень топлива на выходе немного превышает уровень топлива в самой камере.

Общая проблема

Среди всех проблем, с которыми сталкиваются автомобилисты, следует выделить наиболее распространенные: нестабильная работа двигателя, засорение свечей зажигания и утечки топлива. Все они могут возникнуть независимо от того, как эксплуатировался автомобиль или какого года выпуска он был. Рассмотрим каждую из этих причин отдельно.

Вы найдете подробную информацию о причинах возникновения вспышки, а также о методах ее устранения. Возможно, вас также заинтересует статья о том, как восстановить кольца сгорания масла.

Бензин для тачек

При первых признаках утечки, т.е. когда на корпусе карбюратора видны штрихи топлива, в первую очередь необходимо проверить поплавок и поплавковую камеру. Кроме того, не лишним будет проверить уровень давления топлива. Если давление колеблется в диапазоне от 4 до 7 атмосфер, то все в порядке и проблему нужно искать уже в поплавковой камере. Как показывает практика, легче изменить, чем играть.

Проверьте корпус карбюратора на наличие утечек

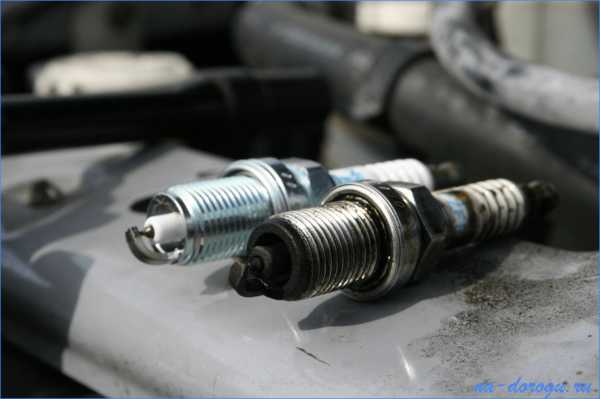

Грязные свечи зажигания

Использование низкосортного бензина из-за отсутствия масла или неполадок в работе карбюратора и других узлов может привести к засорению свечей зажигания. Образующийся нагар может также свидетельствовать о дополнительной подаче бензина. Со стороны карбюратора причиной может быть открученный поплавок или прогоревший клапан. Проверьте и устраните все возможные проблемы.

Грязные свечи являются очень распространенной проблемой

Поплавок холостого хода

Неустойчивая работа двигателя может указывать на проблемы с тросом, идущим от карбюратора к педали акселератора. Для проверки отсоедините трос от карбюратора и потяните дроссельную заслонку руками. Делайте это при работающем двигателе. Если во время этой процедуры обороты двигателя снижаются при нормальных показателях, ищите неисправность троса. В противном случае виноват сам карбюратор. Тщательно очистите его от ржавчины и скопившейся грязи.

Нештатная работа двигателя на холостом ходу

Как внести коррективы

Настроенная подача топлива с воздухом улучшает работу двигателя, а выверенная скорость холостого хода не заставляет агрегат работать слишком медленно или слишком быстро. Вы можете самостоятельно отрегулировать карбюратор своего автомобиля, тем более что эта работа не требует специального оборудования или знаний. Достаточно подготовить набор бумажных полотенец, зажимы, клещи и отвертки. Кроме того, все довольно просто.

Метод № 1. Настройка топливной смеси

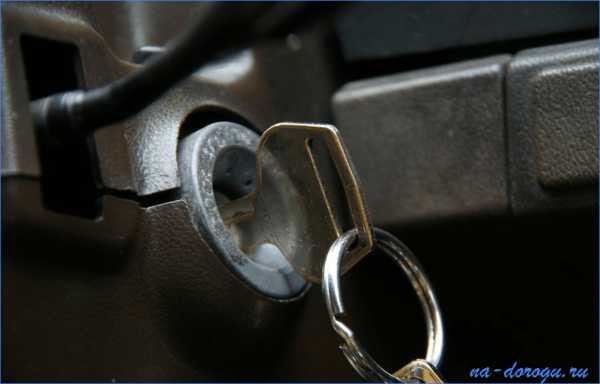

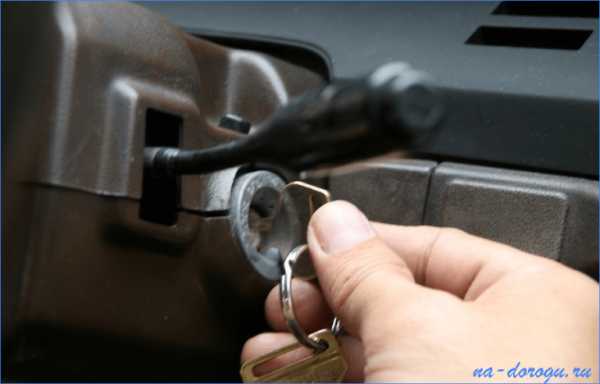

Шаг 1. Запустите двигатель — это первый пункт в регулировке карбюратора.

Вытащите двигатель, чтобы начать работу.

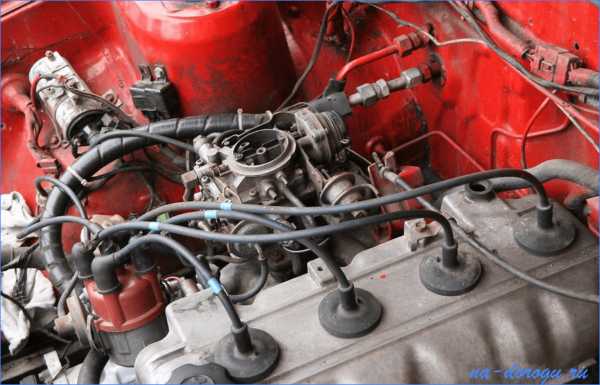

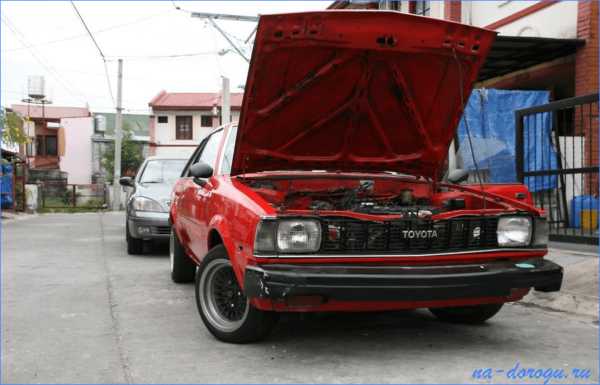

Шаг 2. Поднимите капот и зафиксируйте его в этом положении. В большинстве автомобилей для этого нужно потянуть за рычаг в кабине (где-то рядом с рулевым колесом), а затем поднять сам капот.

Поднимите капот автомобиля

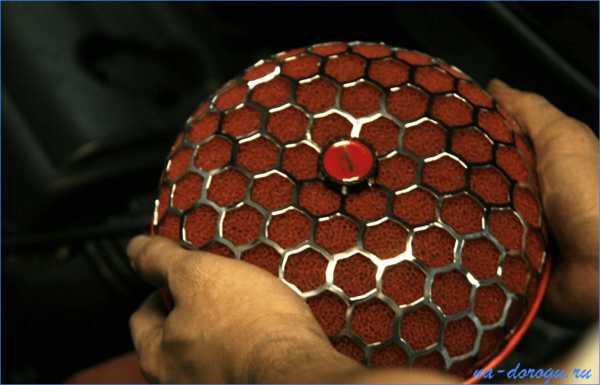

Шаг 3. Если вы обнаружили воздушный фильтр в техническом отсеке, ослабьте крепежную гайку (барашек).

Открутите гайку барашка

Шаг 4. Поскольку фильтр прикреплен к корпусу карбюратора, снимите его. С этим не должно возникнуть проблем, так как крепежный элемент уже демонтирован.

Снимите фильтрующий элемент

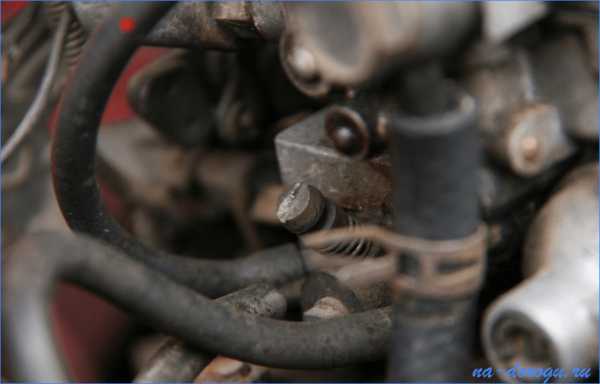

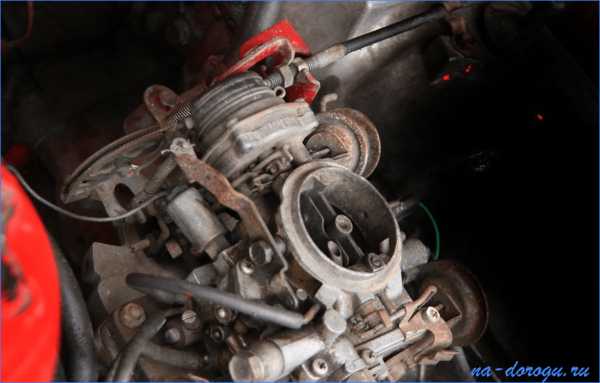

Шаг 5 Найдите два специальных винта на передней части карбюратора. Они предназначены для подачи топливно-воздушной смеси.

Найдите регулировочный винт

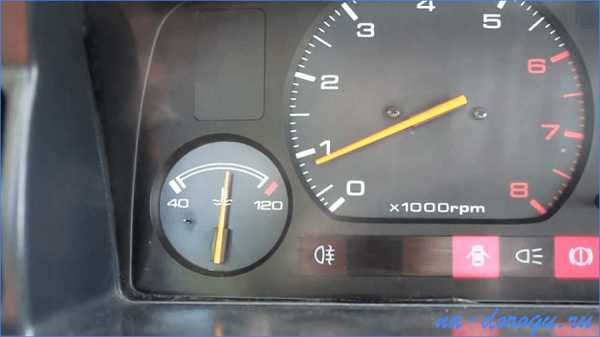

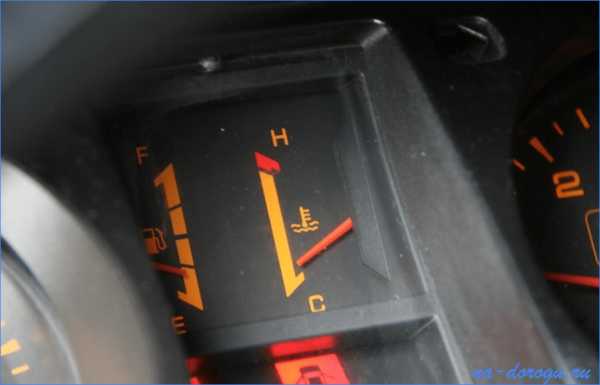

Шаг 6. Запустите двигатель и дайте ему поработать 10-15 минут. Этого должно быть достаточно для прогрева до рабочей температуры. Вы можете определить, когда он достаточно прогрет, по индикатору на приборной панели или по звуку двигателя.

Прогрейте двигатель до рабочей температуры

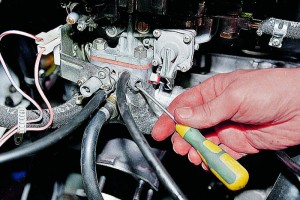

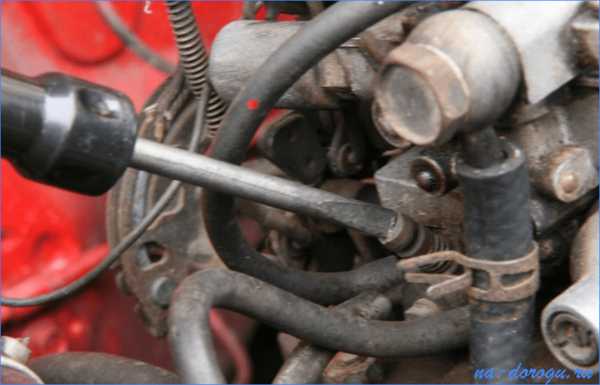

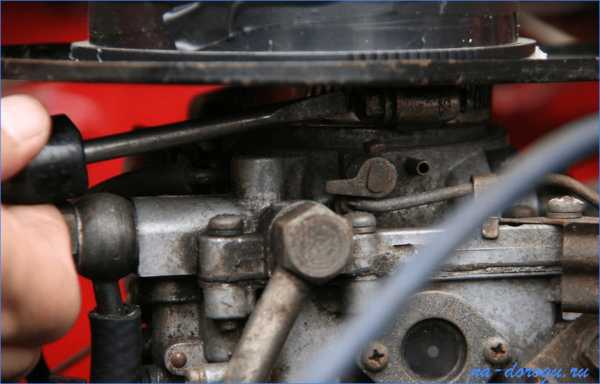

Шаг 7. Аккуратно поворачивайте первый регулировочный винт по часовой стрелке с помощью отвертки до тех пор, пока двигатель не начнет работать в полную силу с перебоями или замираниями.

Медленно поверните первый регулировочный винт

Шаг 8. Выполните такую процедуру с другим регулировочным винтом. Оба винта регулируются одинаково — так вы можете добиться одинаковой смеси топлива и воздуха в карбюраторе. Затем медленно поворачивайте винты в обратном направлении, пока не услышите непрерывную работу двигателя. Поворачивайте винты по одному, но ни в коем случае не одновременно.

Теперь отрегулируйте второй винт

Шаг 9. Определив точку, в которой двигатель работает лучше всего при прокручивании регулировочного винта, установите воздушный фильтр на свое место. Конечно, после такой операции желательно заменить фильтрующий элемент, но если вы не можете купить новую деталь, временно поставьте старый фильтр.

После достижения оптимального режима работы двигателя установите фильтр на место.

Метод № 2. корректировка класса

Шаг 1. Регулировки следует выполнять только при предварительно прогретом двигателе, чтобы вы могли проехать на автомобиле в течение 10 минут. Если вы отправляетесь в путь зимой, то времени на разогрев должно быть немного больше. Снимите воздушный фильтр в соответствии с приведенными выше инструкциями.

Прогрейте двигатель перед началом работы

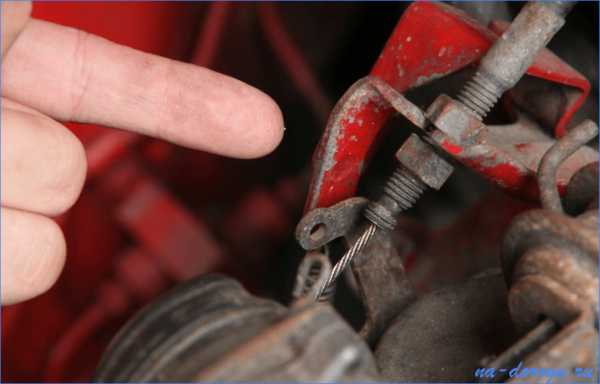

Шаг 2. Найдите рычаг дроссельной заслонки и трос под капотом. Также должен быть регулировочный винт (см. фото).

Найдите кабель акселератора

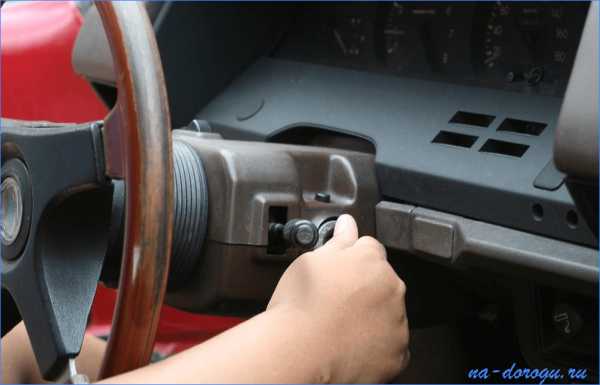

Шаг 3. Запустите двигатель с воздушным фильтром.

Снимите воздушный фильтр и запустите двигатель.

Шаг 4. Осторожно затяните винт регулировки холостого хода. Вам нужно будет повернуть его, достаточно половины оборота.

Перейдите к настройке холостого хода

Шаг 5. Обратите пристальное внимание на двигатель во время затягивания регулировочного винта. Все звуки должны быть чистыми. Чтобы двигатель мог приспособиться к изменениям, подождите 10-20 секунд после поворота болта.

Следите за звуком мотора при вращении болта.

Шаг 6. Медленно поворачивайте регулировочный болт, пока не будет слышна ровная работа двигателя. Каждый раз болт должен сделать не более половины оборота. После завершения работ установите воздушный фильтр.

После достижения оптимальной работы на холостом ходу установите фильтр

Советы и рекомендации

Почти все автомобили оснащены тахометрами, которые позволяют регулировать холостой ход (показывает количество оборотов в минуту). Но сначала вам необходимо ознакомиться с администрацией пользователя, чтобы проверить правильную скорость.

На заметку! Если регулировка холостого хода не дала желаемого результата, отрегулируйте подачу топлива с воздухом в соответствии с приведенными выше инструкциями. При затягивании регулировки индикатор холостого хода будет увеличиваться, а при обратном изменении — уменьшаться.

В заключение

Когда вы впервые устанавливаете карбюратор на свой автомобиль, он может не работать с первого раза. Чтобы добиться бесперебойной работы во всех отношениях и на разных оборотах двигателя, даже опытному водителю может понадобиться не один день. Во время движения вам нужно будет обращать внимание на работу автомобиля и при необходимости периодически регулировать работу карбюратора.

Самостоятельная настройка карбюратора

Как только вам удастся обеспечить правильную работу карбюратора, расход топлива значительно снизится, а сама топливная система будет работать надежно и бесперебойно. Все, что вам нужно, — это желание и немного свободного времени. Ни гвоздя, ни жезла, дорогие автомобилисты!

VESKO-TRANS.RU

В каждой топливной системе, в т.ч. и в шести случаях, конечно, устройство, отвечающее за распределение объема и свойств используемого топлива. Для этих устройств очень важно их правильное функционирование, поэтому установка ВАЗ 2106 является важным элементом функциональности автомобиля. В то же время владельцы автомобилей преследуют разные цели: Одни пытаются заставить устройство работать в соответствии с заводской моделью, другие заинтересованы в улучшении его динамических свойств или снижении затрат на топливо.

Подготовительный этап

Заключительный момент в регулировке карбюратора ВАЗ 2106. Подготовьте место для ремонта:

1. Во время ремонта выбранный участок может быть идеальным, он не обязательно должен быть пыльным и грязным, его обрабатывают идеальной тряпкой.
2. Вам также нужно подготовить необходимые инструменты для изготовления.
3. Для замены отдельных компонентов изделия необходимо приобрести ремонтный комплект, который содержит новые резиновые изделия и другие продукты для работы.

В итоге разбираем карбюратор «шестерки» и затем приступаем к основному этапу работы, такому как регулировка карбюратора ВАЗ 2106.Смотрите видео, чтобы увидеть занятную заметку на онлайн-ресурсе.

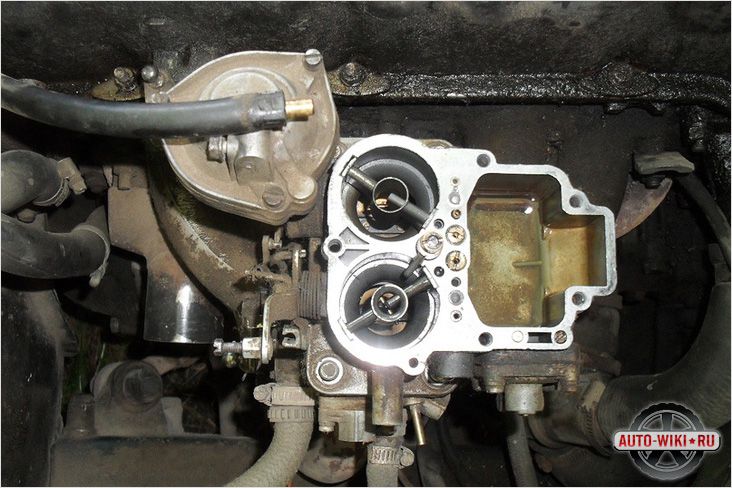

Регулировка поплавка карбюратора ВАЗ 2106

Своевременная регулировка поплавка карбюратора считается одним из основных этапов установки данного устройства. При хорошем качестве поплавковой камеры топливная смесь «насыщена», т.е. не слишком высокая. Насыщенный кислородом, и большое его количество будет поступать в карбюратор, но увеличение расхода топлива не повлияет на динамику автомобиля. Сразу же увеличится только расход топлива и его токсичность.

Поплавок должен быть настроен таким образом, чтобы его ход при регулировке был в пределах 0,8 см. Это считается наиболее подходящей длиной хода. Намеренно разберите поплавок и снимите иглу, так как этот компонент часто может стать причиной перелива стабильности топлива.

После регулировки поплавка карбюратора необходимо проверить работу ускорительного насоса карбюратора. Для этого мы получаем небольшую деталь, которая взаимодействует с кулачком ускорительного насоса. Поднимая эту часть и нажимая на кулачок, газ поступает из сопла распылительного насоса в распределитель. Важно, чтобы поток топлива не попадал в корпус карбюратора. В противном случае необходимо разобрать и очистить как инжектор, так и ускорительный насос.

Тюнинг карбюратора Ваз 2106

Автосервис OZON, ремонт и диагностика систем впрыска и карбюраторов автомобилей. Город Щелесногорск.

Настройка карбона

Для окончательного ответа на вопрос, как отрегулировать карбюратор ВАЗ 2106, необходимо установить его на холостом ходу. Данная регулировка устойчивости карбюратора ВАЗ 2106 выполняется следующим образом:

1. Мы запускаем электростанцию и нагреваем ее до рабочего состояния 90 градусов.

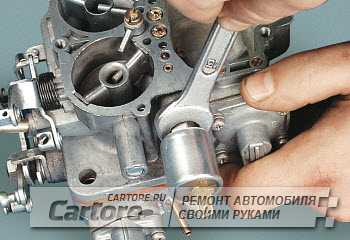

2. Определите количество элементов и устойчивость винтов на корпусе изделия.
3. Эти винты должны быть затянуты до конца и вращаться в противоположном направлении со скоростью 2-3 об/мин на конце. Через некоторое время в присутствии этих шнеков мы производим корректировку углеродной смеси и устанавливаем необходимую скорость выгрузки.
4. Для этого необходим винт со свойствами стабильности для постепенного создания «плохой» смеси, а количество винтов используется для снижения оборотов двигателя.

Для наглядности и понимания технологических процессов, смотрите настройки карбюратора ВАЗ 2106 в фотографиях на страницах нашего сайта. Обратите внимание, что регулировка состава углеродной смеси необходима не только для нормализации расхода топлива, но и для правильной работы автомобиля.

Регулировка карбюратора ВАЗ 2106

Один из необходимых вариантов. Отрегулируйте тяги, соединяющие карбюратор, в следующем порядке:

1. Снимите корпус фильтра для очистки воздуха.
2. Измеряем центры концов стержней (табличное значение. 80 миллиметров).

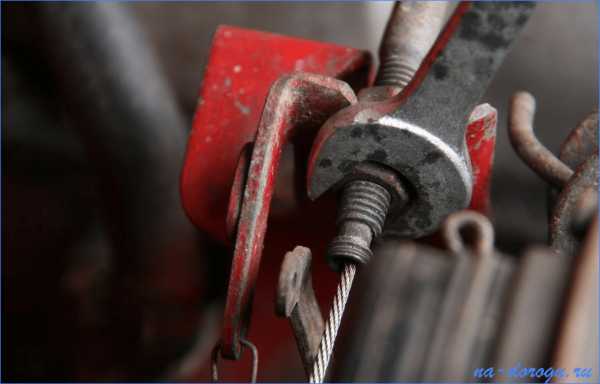

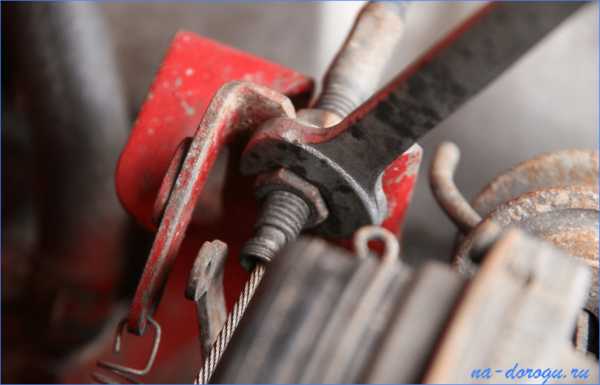

3. Для регулировки длины штанги ослабьте насадку отверткой и ослабьте контргайку с вращающейся гайкой «8».
4. Затягиваем кронштейн, вставляем шток в паз и проверяем дроссельную заслонку, вдавливая педаль в «пол». Если дроссельная заслонка основной камеры открывается не полностью, значит, имеется кромка клапана.
5. Удалите неподатливый наконечник.
6. Немного откручиваем контргайку, укорачиваем длину штока, снова закрепляем его и проверяем пропускную способность отверстия.
7. Поворотный клапан должен быть полностью закрыт.
8. Если необходимо увеличить длину штока, необходимо ослабить амортизационный трос.

Регулировка карбюратора на ВАЗ 2106 видео

Регулировка озонового карбюратора

Комплексное регулирование озонового карбюратора включает следующие опции:
